采用什么样的安装方式才能够有效地提高涡轮流量计测量精度
发表时间:2015-03-30 点击次数:701 技术支持:1560-1403-222

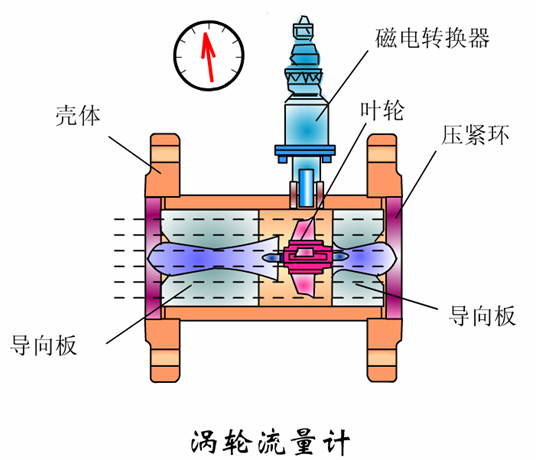

涡轮流量计的作用类似于V锥流量计(孔板流量计),是一种精密的流量测量仪表,顾名思义,它主要运用的是涡轮来进行测量,它现将流速转换为涡轮的转速,然后在将转速换为和流量成正比的电信号。润中仪表科技从事涡轮流量计生产多年,是一家**的涡轮流量计供应商,对于采用有好的安装方式来有效地提高涡轮流量计的精度有着成熟的控制手段。为了帮助广大用户在安装过程中不致于发生错误或不正确的安装方式,润中仪表科技的工程技术人员特地编辑了此文,希望对各位正在选购和使用涡轮流量计的朋友有所帮助。
涡轮流量计测量的精度提高方法总的原则如下:
涡轮流量计的安装情况对其测量准确度的影响很大,因此在安装的过程中要严格安装要求去操作,以免造成准确度的误差影响工作质量。
在工业测量上,一般要求涡轮流量计上游20D,下游5D的直管长度,这样才能保证准确度的实现。同时,在上游端加装整流器,可以为消除了流速分布不均和二次流动的问题,使之测量准确度就能达到标定时的准确度等级。
在流量计上游必要时应装消气器,对于易气化的液体,在下游必须保证一定背压。这样就不会让空气或蒸气进入流量计,以此来保证通过流量计的液体是单相的。
在流量计前好安装过滤器,可采用漏斗型的过滤器,保证其本身清洁度,可测其两端的差压变化得到。

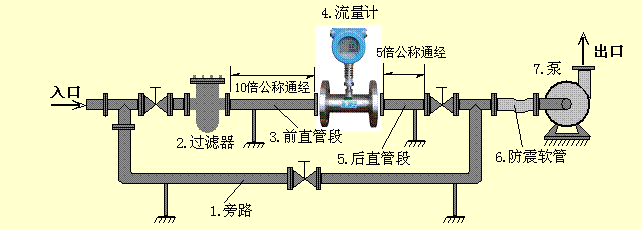

为了确保涡轮流量计的测量准确,必须正确地选择安装位置和方法
正确的安装位置和方法包括如下的内容,
1、涡轮流量计对直管段的要求:
流量计必须水平安装在管道上(管道倾斜在50以内),安装时流量计轴线应与管道轴线同心,流向要一致。流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。
2、涡轮流量计对配管的要求:
流量计安装点的上下游配管的内径与流量计内径相同。
3、涡轮流量计对旁通管的要求:
为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。
4、涡轮流量计对外部环境的要求:
流量计好安装在室内,必须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。
5、涡轮流量计对介质中含有杂质的要求:
为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。
6、涡轮流量计的安装场所:
流量计应安装在便于维修,无强电磁干扰与热辐射的场所
7、涡轮流量计对安装焊接的要求:
用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接!
安装流量计前应严格清除管道中焊渣等脏物,好用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。
安装流量计时,法兰间的密封垫片不能凹入管道内。
8、涡轮流量计接地的要求:
流量计应可靠接地,不能与强电系统地线共用。
9、涡轮流量计对于防爆型产品的要求:
为了仪表安全正常使用,应复核防爆型流量计的使用环境是否与用户防爆要求规定相符,且安装使用过程中,应严格遵守国家防爆型产品使用要求,用户不得自行更改防爆系统的连接方式,不得随意打开仪表。
其它需要注意的方面还包括:
选型在规定的流量范围内,防止超速运行,以保证获得理想准确度和保证正常使用寿命。安装流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。
流量计投运时应缓慢地先开启前阀门,后开启后阀门,防止瞬间气流冲击而损害涡轮。
加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转,以及涡轮在反向流中运转都会可能使流量计损坏。
流量计运行时不允许随意打开前.后盖,更动内部有关参数,否则将影响流量计的正常运行。
小心安装垫片,确保没有突出物进入管道,以防止干扰正常的流量测量。
流量计在标定时要在流量计取压口上采集压力。
本文由润中仪表科技有限公司整理发布。
