    浅析一体式电磁流量计测量原理及其优点和缺点

    发表时间:2015-06-29   点击次数:  技术支持:15601403222
    在工业生产,比如石油、化工、制药等工业生产中被测的介质具有强腐蚀性或具有固体颗粒时,需要一种检测元件与介质不直接接触的流量测量仪表。电磁流量计便是这一类型测量仪表的典型代表。本文就电磁流量计的工作原理和其具有的优点和缺点作一个简要介绍。
        (1)电磁流量计的检测原理
    实际的电磁流量计如图5—8所示,电磁流量计是利用电磁感应原理制成的流量测量仪表,可用来测量导电液体的流量。
    一体式电磁流量计

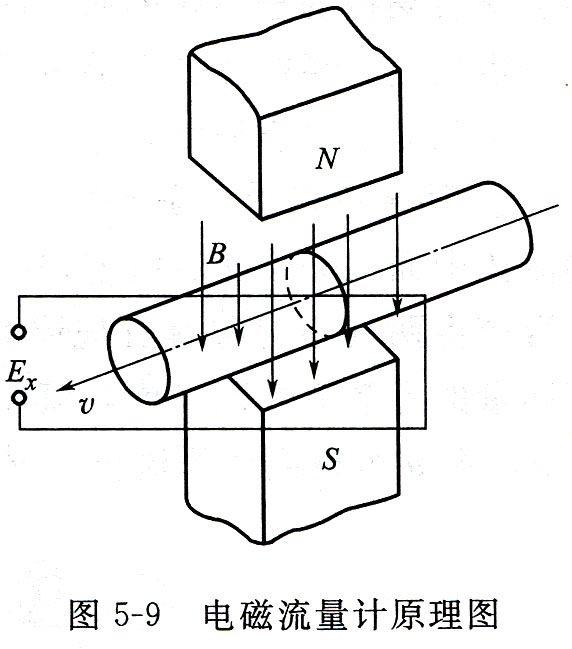

    电磁流量计原理电磁流量计是电磁感应定律的具体应用,如图5—9所示,当导电的被测介质在管道内运动时,切割磁力线,在管径方向上产生一个感应电动势,流速越快感应电势越大,液体充满整个管道,管道直径和磁场强度一定时,感应电势正比于体积流量。
    (2)电磁流量计的特点
        优点:压力损失小,适用于含有颗粒、悬浮物等流体的流量测量;可以用来测量腐蚀性介质的流量;流量测量范围宽;流量计的管径小到1mm,大到2m以上;测量精度为0.5~1.5级;电磁流量计的输出与流量呈线性关系;反应迅速,可以测量脉动流量。
    缺点:被测介质必须是导电液体,不能用于气体、蒸汽及石油制品的流量测量;流速测量下限有一定限度;工作压力受到限制。结构也比较复杂,成本较高。
    本文由润中仪表科技有限公司整理发布。
