    孔板流量计安装时必须要符合的技术要求及直管段长度一览表

    发表时间:2015-07-07   点击次数:  技术支持:15601403222
    孔板流量计是一种应用为广泛的流量仪表类型之一,虽然近年来随着不断有新的技术应用于流量测量领域,比如电磁流量计、超声波流量计,涡轮、涡街等,但是孔板流量计在使用量仍然很大,因为其因为标准节流件是全用的,并得到了国内标准组织的认可,无需实流校准,即可投用,在流量传感器中也是**的;结构易于复制,简单\牢固\性能稳定可靠\价格低廉;应用范围广,包括全部单相流体(液\气\蒸汽)\部分混相流,一般生产过程的管径\工作状态(温度\压力)皆可以测量;检测件和差压显示仪表可分开不同厂家生产,便与**化规模生产.在流量计的安装和使用过程中,没有严格遵守技术要求和设计所提供的数据而找成的误差。所以其优势还是很明显的,这也是许多企业仍然钟情于孔板流量计的原因所在。

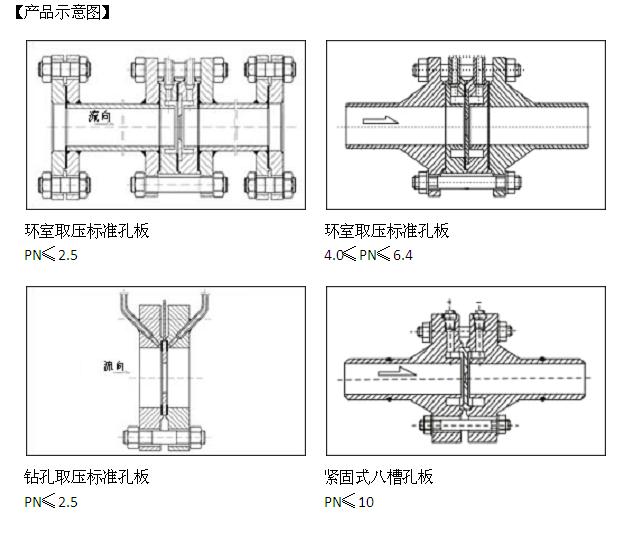

    孔板流量计

    由于孔板流量计本身的结构所限,所以其测量的精度并不高,有许多因为安装时系统原因会导致误差,并且这种误差的大小是无法估计的。但是通过对造成误差因素的分析,可以将误差降低。孔板流量测量系统安装使用时,必须符合下列技术要求:
    1)孔板安装时,他的开孔中心和管道中心轴线同心,而且它的端面与管道轴线垂直;
    2)孔板上、下游侧取压孔轴线符合距孔板上、下游端面的距离为25.4±0.8mm的要求;
    3)取压孔的轴线应与孔板上下游侧2D测量管长度的内圆柱的轴线垂直,取压孔的轴线与孔板两端面向外倾斜角的夹角不大于3度。取压孔直径不应大于0.08D;
    4)孔板安装需要前后直管段,直管段的长度与孔板上游侧局部阻力件的形式和直径比β有关,其确定方法如下表:

    表. 孔板与阻流件之间所要求的直管段长度(无流动调整器)
    (数值以管径D倍数表示)
    直径比β 孔 板 上 游 侧 (入口)
    单个90o弯头
    两个90o弯头
    在任意平面
    (S>30D)
    在同一平面上的两个90o弯头,S形状
    (30D≥S>10D)
    在同一平面上的两个90o弯头,S形状
    (10D≥S)
    在垂直平面上的两个90o弯头,
    (30D≥S≥5D)
    在垂直平面上的两个90o弯头,(5D>S) 单个90o三通 单个45o弯头在同一平面上的两个45o弯头,S形状(S>22D)
      A B A B A B A B A B A B A B
    0.20 6 3 10 10 10 10 19 18 34 17 9 3
    0.40 16 3 10 10 10 10 44 18 50 25 9 3 30 9
    0.50 22 9 18 10 22 10 44 18 75 34 19 9 30 9
    0.60 42 13 30 18 42 18 44 18 65 25 29 18 30 18
    0.67 44 20 44 18 44 20 44 20 60 10 36 18 44 18
    0.75 44 20 44 18 44 22 44 20 75 18 44 18 44 18


    直径比β 孔 板 上 游 侧 (入口) 孔板下游侧(出口)
    渐缩管在1.5D到3D的长度内由2D变为D 渐扩管在D到2D的长度内由0.5D变为D 全孔球阀或闸阀全开 对称突缩管 温度计套管或插口直径小于0.03D 前面全部阻流件类型和密度计套管
      A B A B A B A B A B A B
    0.20 5 5 16 8 12 6 30 15 5 3 4 2
    0.40 5 5 16 8 12 6 30 15 5 3 6 3
    0.50 6 5 18 9 12 6 30 15 5 3 6 3
    0.60 9 5 22 11 14 7 30 15 5 3 7 3.5
    0.67 12 6 27 14 18 9 30 15 5 3 7 3.5
    0.75 22 11 38 19 24 12 30 15 5 3 8 4

    孔板流量计在恶劣的安装条件下,可能的话采用流量调整器。温度计套管的安装不会变更其上游侧的小直管段长度。
    小直管段长度是指孔板的上下游阻流件与孔板之间的长度,该长度是从靠近的弯头或三通的曲面部分下游末端或渐缩管和渐扩管的锥管部分下游末端测量起。
    本文由润中仪表科技有限公司整理发布。
