    如何正确安装多普勒超声波流速仪,请点击就明白了

    发表时间:2022-09-26   点击次数:36  技术支持:1560-1403-222

    如何正确安装流速仪,请点击就明白了

    多普勒流速仪 ,做为当今社会水利环保工程数据监测广泛使用的一款流速测量设备,是一款非常适合河道渠道,非满管测量流量的仪表,它使用范围广,可应用于河道、渠道、不满管管道、下水道、地下管网等现场。但是它对测量点的要求比较高,如果安装错误,就会出现一些列问题。因此,流速仪的安装要点大家必须牢记于心。本文就对流速仪的安装要点做相关阐述,大家要看仔细喽!

    多普勒流速仪01

    一、安装地点的选择

    要选择水流平稳处测量。水流不平稳的地方,多数情况下是紊流,紊流条件下测量到的流速是跳动的,不稳定,误差会很大。

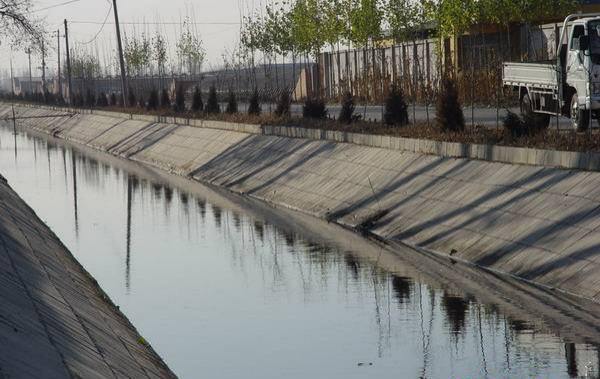

    选择流速平稳的渠道段安装

    二、对上下游渠道的要求

    理想条件下,流速仪安装地点的上游有渠道宽度10倍的直渠道,下游有5倍的直渠道。上游直渠道的长度越长越好,越长水流就越平稳,流速测量就越接近实际流速。并且这一段不能有任何阻挡物,比如:闸门、堰槽等,保证传感器前端水流流态平稳无紊流。如果达不到上游10倍直渠道,zui少要有渠道宽度5倍,不能低于5倍。

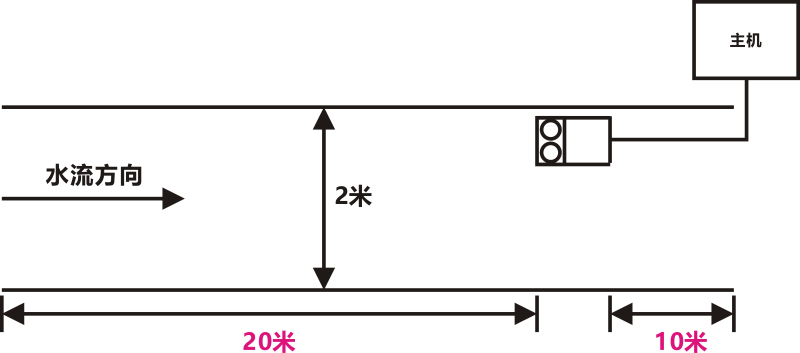

    举例:一条矩形渠道的宽度是2米,那么传感器安装地点的上游和下游的直渠道分别要有多少米长度呢?如下图所示。


    宽度2米渠道的上游和下游直渠道要求

    三、安装高度的选择

    首先要确定枯水期水位高度,传感器要比zui低水位再低5cm。传感器应尽量安装于靠近渠底,如果渠底有很多沉淀物、淤泥、水草或者有石头会滚动,可以抬高安装位置,避免被沉积物与水草覆盖探头,或者被石头冲击探头。探头距渠底的理想高度为100mm—250mm,具体要根据渠道的zui低水位确定。


    传感器要比zui低水位再低5厘米

    四、水平安装位置的选择

    20米以下宽度的渠道,如果是矩形渠道,是安装在整个渠道宽度的15-20%处。对于梯形渠道,传感器安装在斜坡和底边交界处,又叫做“坡脚”处。


    传感器安装在梯形渠道的“坡脚”

    五、圆形渠道内流速仪安装

    在圆形管道内,如果有沉积物,把传感器安装在沉积物以上避免沉积物覆盖在传感器上,对测量造成影响。

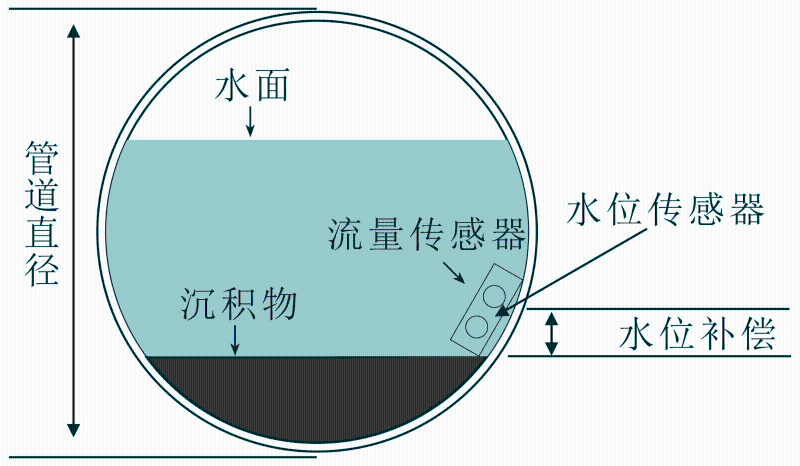

    有沉积物管道的安装位置

    在没有沉积物的管道内安装,可以直接安装在渠道底部。为了防止水流冲击变动传感器的安装位置,传感器底部有一个基座,专门用来固定在管道上。同时,传感器要装在靠近管道的出口,这样既便于安装,又利于维修和更换。

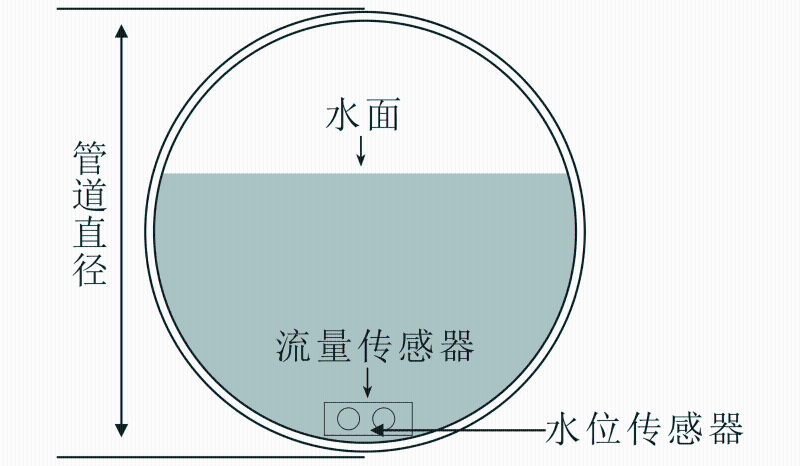

    无沉积物管道的安装位置

    以上五大要点只是针对于常见工况下的安装要求,并不代表所有。要想流速仪安装没问题,还要考虑现场其他的环境因素。
