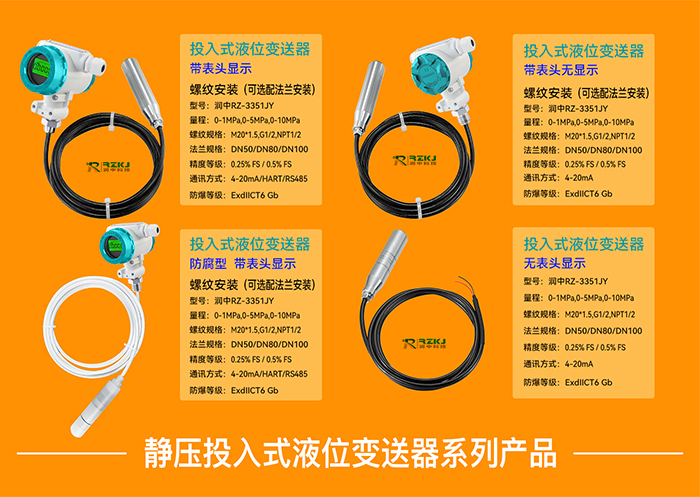

投入式液位变送器

一、工作原理

静压投入式液位变送器核心基于流体静力学原理，即液体中某一点的静压力与该点到液面的高度及液体密度成正比，变送器通过将带隔离膜片的压力敏感元件（常用扩散硅或陶瓷电容材质）直接投入被测液体中，敏感元件感知所在深度的液体静压后，将压力信号转换为微弱电信号。为消除大气压变化对测量精度的影响，设备通常配备通气电缆或内置透气膜，将大气压力引导至敏感元件参考端，使传感器仅测量液柱产生的净压力。微弱电信号经内部放大器放大后，再通过温度补偿电路修正因温度变化导致的液体密度波动误差，*终经线性校正转换为 4-20mA 电流信号、0-5/10V 电压信号或 RS485、HART 等标准信号，传输至显示仪表或 PLC、DCS 控制系统，实现液位高度的实时计算与反馈。

二、产品特点

1. 安装便捷，适配性强：无需对被测容器进行复杂开孔改造，可通过直投式、法兰式或螺纹式安装，直接将探头投入液体中即可使用，尤其适合现有容器改造和深井、大型储罐等特殊场景；部分型号配备带钢丝编织层的专用防水电缆，兼具信号传输与承重功能，安装灵活度高。   2. 测量**，稳定性优：采用进口隔离型扩散硅或陶瓷电容敏感元件，测量精度可达 0.1%~0.5%FS，满度、零位长期稳定性可达 0.1%FS/年；内置温度补偿元件（如热敏电阻），可在 -40℃~80℃（常规）或更高温度范围（高温型可达 150℃）内修正误差，温度飘移低于 0.1%FS。       3. 环境耐受，可靠性高：探头采用 304/316L 不锈钢、钛合金或聚四氟乙烯（PTFE）等材质，可适配水、油、污水、强酸强碱等多种介质；防护等级达 IP68，支持长期水下浸泡，部分型号具备 Ex ia 本安型、Ex d 隔爆型防爆等级，可适应振动、电磁干扰、易燃易爆等恶劣工业环境。4. 结构简约，维护成本低：采用固态结构，无可动部件，有效避免机械磨损，使用寿命长；具备反向保护、限流保护电路，安装时正负极接反不会损坏设备，异常时自动限流在 35mA 以内，日常基本无需维护，仅需定期校准即可。      5. 信号灵活，适配自动化需求：支持模拟信号（4-20mA、0-5/10V）和数字信号（RS485、HART）输出，可直接接入 PLC、DCS 系统或物联网平台；部分带显示型集成 LCD 屏，可实时显示液位数值，方便现场调试与读数。

三、主要场景

1. 水处理与环保行业：**应用于污水处理厂调节池、沉淀池、自来水厂清水池、地下水监测井、城市河道及水库水位监测；凭借 IP68 防护等级和抗淤泥堵塞设计，可长期稳定监测污水、清水液位，联动排水泵站实现自动启停，为防汛调度和水资源管理提供数据支持。          2. 石油化工与能源行业：适用于原油储罐、成品油罐、酸碱储罐、反应釜等设备的液位测量；防腐型探头可耐受酸碱、有机溶剂等腐蚀性介质，防爆型产品适配油田、油库等易燃易爆环境，有效防止介质溢出或泄漏，保障生产安全。          3. 工业制造与过程控制：用于锅炉水位监测、冷却水箱液位控制、化工反应罐液位追踪、电镀槽液位管理等；通过**测量液位，实现生产过程的自动化调控，避免因液位异常导致设备损坏或产品质量问题，适配 -40℃~150℃、常压至 2.5MPa 等不同工况需求。          4. 农业与水利工程：应用于农业灌溉水渠、蓄水池、水产养殖池、地热井水位监测；可搭配太阳能供电和无线传输模块（如 LoRa），实现偏远区域液位远程监测，优化水资源分配，保障灌溉和养殖生产稳定。          5. 食品饮料行业：用于牛奶储罐、啤酒发酵罐、饮料调配罐等液位监测；卫生级材质（如 PP 材质）符合 FDA/3A 标准，支持 CIP/SIP 清洗，避免介质污染，确保食品饮料生产过程的卫生与合规性。
