    隔膜压力变送器

    隔膜压力变送器
    产品编号:RZS-3351CP/GP
    产品名称:RZS-3351CP/GP系列隔膜变送器
    产品类别:隔膜变送器



    RZS-3351CP/GP系列隔膜变送器带上远传密封装置后,就成为隔膜远传差压/压力变送器。隔膜远传差压/压力变送器可避免被测介质直接和变送器的隔离膜片接触的可靠测量方法,它适用于下面几种情况:
    1、被测介质对变送器接头和敏感元件有腐蚀作用时;
    2、需要蒋高温被测介质与变送器隔离时;
    3、被测介质中有固体悬浮或高粘度易堵塞变送器接头和压力容式时;
    4、更换鞭策介质需要冲洗而不容交混时;
    5、被测介质用引管引出易固化或结晶时;
    6、必须保持卫生条件,防止污染时。

    RZS-3351CP/GP型带远传密封装置的隔膜远传差压/压力变送器提供多重结构材料,远传装置组建焊接结构,可靠性强。充液腔低容积设计,减少温度影响,根据用户要求内充DC200系列硅油使用温度—40~+149℃;高温硅油使用温度:—20~+135℃。
    远传装置工作压力上线是用户选择远传装置的额定值;工作压力不低于3.5KPa(压力)。对腐蚀介质的选择隔离膜片材料参见附录,仅作用户选用时参考。

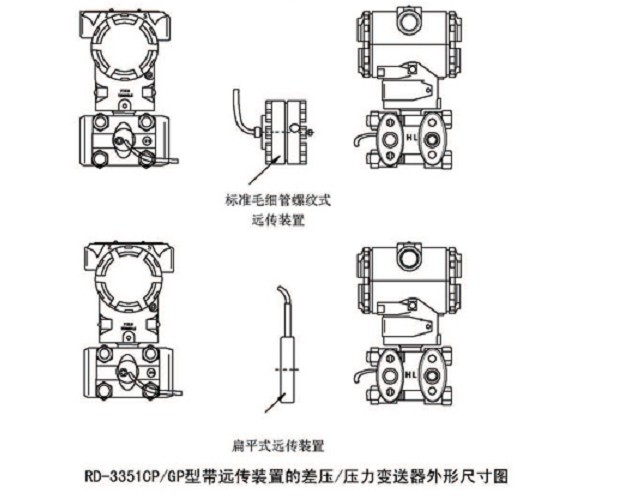

    RZS-3351CP/GP型带远装置的隔膜变送器外形尺寸图

    RDS-3351CP/GP系列隔膜变送器外形尺寸图

    技术参数:

    测量范围 2.5KPa-1MPa
    量程比 20: 1
    电源 10.5V~45V d.c.  (本安型安全栅电源≤30Vd.c.)
    输出 4mA~20mA d.c.和HART通信
    环境温度 -40℃~85℃
    介质温度 -40℃~100℃(充硅油)
    精度 ≤(0.15r)﹪
    温度漂移 ≤(0.1r+0.2)﹪(-10℃~60℃)
    ≤(0.1+0.15) ﹪/10℃(-40℃~-10℃;60-85℃)
    静压影响 ≤0.15﹪∕4Mpa(零点) ≤0.2﹪∕4Mpa(量程)
    长期漂移 ≤0.2r﹪/5年
    外壳防护等级 IP67
    防爆等级 EX iaⅡCT6或EX dⅡCT6
    防腐 根据不同的介质选择相应的测量部材质


    隔膜变送器选型表:
    RZS-3351CP/GP 型带远装置的隔膜变送器
      4  0-4~40KPa
    5 0-25~250KPa
    6 0-0.1~1KPa
    7 0-0.25~2.5KPa
    8 0-1.0~10.0KPa
        代号 输出
    E 非智能型(4~20mA输出)
    S 智能型(HART协议+4~20mA输出
        代 号       结构材料
    法兰接头 隔离膜片  灌充液体
       22 316SST 316SST 硅油
        S1 一个远程控制 根据表1-VI订货
    S2 二个远程控制
        代号     附加功能
    M1 0~****线性指示表
    M2 LED数字显示器
    M3 LCD数字显示器
    B1 管装弯安装板
    B2 板装弯安装板
    B3 管装弯安装板
    D 隔爆型d  ll  BT4
    i 本按型ia  ll  CT6
    RZS-3351CP/GP       4           E          22       S2   M1B1       选型举例



    隔膜压力变送器产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 1560-1403-222
