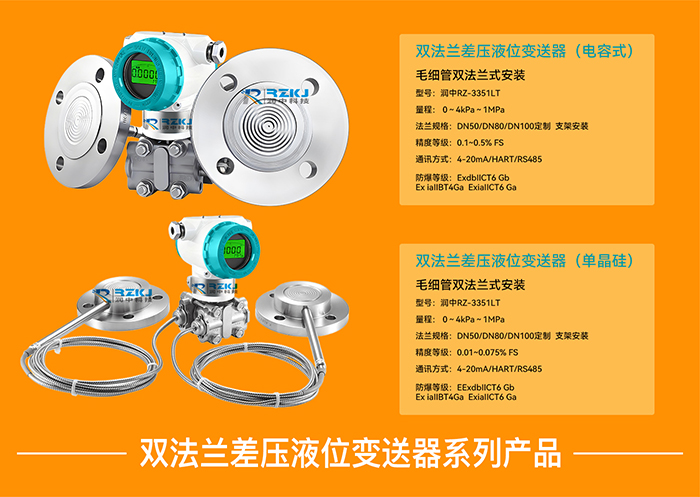

    双法兰液位变送器

    双法兰液位变送器
    产品编号:RZ-3851LT
    产品名称:RZ-3851LT系列双法兰液位变送器
    产品类别:双法兰液位变送器



    RZ-3851LT系列双法兰液位变送器是用于防止管道中的介质直接进入变送器的压力传感器组件,它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力,然后将其转变成4~20mA DC信号输出。
    RZ-3851LT系列差压变送器、压力变送器带上远传密封装置后,就成为RZ-3851LT系列液位变送器,它仍具有差压变送器、压力变送器的各种特点,可与HART手操器相互通讯,通过它进行设定监控。

    该系列液位变送器可避免被测介质直接和变送器的隔离膜片接触,这种测量方法适用于下述几种情况:
    1、被测介质对变送器敏感元件有腐蚀作用
    2、需要将高温被测介质与变送器隔离
    3、被测介质中有固体悬浮物或高粘度介质
    4、被测介质由引压管引同时易固化或结晶
    5、更换被测介质需严格净化测量头
    6、测量头必须保持卫生,严禁污染。使用对象:腐蚀性或粘性的液体
    注意:真空场合不宜采用远传变送器。

    RZ-3851LT系列双法兰液位变送器的远传装置形式有四种:
    1、1191PFW扁平式远传装置(标准3″、工作压力2.5MPa)
    2、1191RTW型螺纹安装式远传装置(大工作压力10MPa)
    3、1191RFW型法兰安装式远传装置
    4、1191EFW型插入筒式远传装置(标准3″或4″,工作压力2.5MPa)


    双法兰液位变送器技术指标:

    测量范围 4.0Kpa-10.0MPa
    量程比 50: 1
    电源 10.5V~45V d.c.  (本安型安全栅电源≤30Vd.c.)
    输出 4mA~20mA d.c.和HART通信
    环境温度 -40℃~85℃
    介质温度 -40℃~100℃(充硅油)
    精度 ≤(0.0029r+0.071)﹪
    温度漂移 ≤(0.08r+0.1)﹪(-10℃~60℃)
    ≤(0.1+0.15) ﹪/10℃(-40℃~-10℃;60-85℃)
    长期漂移 ≤0.15r﹪/5年
    外壳防护等级 IP67
    防爆等级 EX iaⅡCT6或EX dⅡCT6
    防腐 根据不同的介质选择相应的测量部材质

    双法兰液位变送器选型表:

    RZ-3851LT RD系列远传差压变送器
    RZ-3851LT RD系列远传压力变送器
      代码 量程范围KPa
    3 0-0.6~6.0
    4 0-4.0~40.0
    5 0-25.0~250.0
    6 0-100.0~1000.0
    7 0-250.0~2500.0
    8 0-1000.0~10000.0
      代码 输出
    E 4-20mADC
    S 智能式
      代号 法兰材料 法兰材料
    22 316SST 316SST
      代号 附加功能
    S1 一个远传装置
    S2 二个远传装置
      代码 选项
    M1 0-****线性指示表
    M2 LED显示表
    M3 LCD显示表
    B1 管装弯支架
    B2 板装弯支架
    B3 管装平支架
    d 隔爆型dⅡBT4
    i 本安型iaⅡCT6

    单法兰液位变送器安装接线

    双法兰液位变送器产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 1560-1403-222
