    水箱液位计/水箱水位计

    水箱液位计/水箱水位计
    一:水箱液位计/水箱水位计产品概述:制造生产许可证(苏制083117019号)
    水箱液位计/水箱水位计(又名:磁翻板(翻柱)液位计或磁性浮子液面计)安装于桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃,易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔,显示清晰,标志醒目,读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

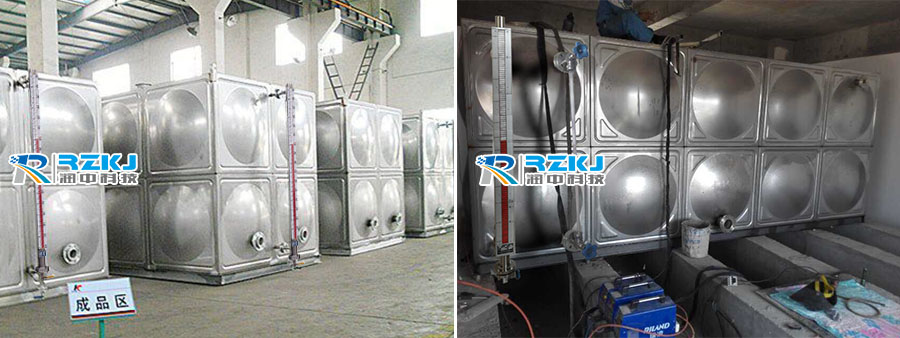

    水箱液位计

    二:水箱液位计/水箱水位计工作原理:

    在桶槽外侧装置延伸旁路管,由旁路管外加装液位指示器,将装有磁铁的浮球放进旁路管内,因磁性色片内装着与浮球磁性相反之磁铁,所以当浮球上升时会吸引磁性色片翻动,磁性色片颜色会由白色翻为红色(或银色翻为金色),以指示实际液面高度。

    三:水箱液位计/水箱水位计特点及适用场所:
    1、适用于各种槽罐、水箱、储水罐等,结构简单、可靠耐用,可加装多种选购配件使控制更加容易。
    2、加装液位传送器及磁性开关,不须停机可随时安装或调整。
    3、若电源中断,现场磁性开关亦不受影响,准确性高。
    4、每10公分加一不同颜色的色片,使液位容易辨识。
    5、也可用于各类供水行业、染整设备、废水处理、发电厂、化工设备,热煤油锅炉和石化工业等

    四:水箱液位计/水箱水位计类型
    类型 适用范围及用途
    普通型 普通型浮子液位计是一种就地显示仪表,**应用于供水、供液、石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。
    防腐型 特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。
    伴热型 适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。
    高温型 适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。
    高压型 适用于温度为200℃以下、过程压力高于10Mpa以下的密闭容器内,测量液体介质的液位情况。
    高温高压型 适用于温度高于200℃、过程压力低于10Mpa以下的密闭容器内,测量液体介质的液位情况。
    防爆型 适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。
    顶装型 适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。

    水箱水位计


    五:水箱液位计/水箱水位计产品特点:
    磁翻板(柱)液位计的零部件采用1Cr8NitTi、316L、304不锈钢内衬PTEE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有**的可靠性和抗腐蚀性能。其特点十分显著:
    设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;
    测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;
    工作压力范围宽,耐压从真空到10MPa;
    工作温度范围宽,适用于从-40-450℃;
    各型号均可选磁性报警开关,实现高低液位自动控制或报警;
    各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。
    测油磁翻板液位计防腐液位液位计远传报警磁翻板液位计产品适用对象:
    UHZ系列磁翻板(柱)液位计能**用于供水、供液、石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面。
    磁翻板液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是工业部门的理想液位测量产品。
    磁翻板液位计配置上、下限开关输出,可实现远距离报警、限位控制。
    磁翻板液位计配置变送器,可实现液位的远距离指示、检测与控制。
    根据在容器安装位置的不同,提供侧装和顶装两种形式。
    根据工作介质不同,提供不锈钢和ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。

    六:水箱液位计/水箱水位计结构特点
      基本型液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的**磁钢通过磁耦合作用,驱动红、白色翻柱翻转180。液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
      上下限开关输出利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现ON-OFF控制或报警。
      l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。

    七:水箱液位计/水箱水位计主要技术参数
    安装形式内容 侧装式 顶装式
    安装间距
    (测量范围)
    500,800,1100,1400,1700,
    2000,2500,3000,3500,4000,
    4500,5000,5500,6000mm
    500,800,1100,1400,1700,
    2000,2500,3000mm
    工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
    介质密度 ≥0.5g/cm3 ≥0.76g/cm3
    连接法兰 不锈钢 法兰20-40(DN20PN4.0)
    (GB9119-88)
    法兰200-25(DN200PN2.5)
    (GB9119-88)
    ABS 法兰20-10(DN20PN1.0)(GB9119-88) 法兰200-6(DN200PN0.6)
    (GB9119-88)
    主体材料 ABS(工作压力0.6MPa)1Cr18Ni9T
    介质温度 -40℃~100℃(ABS:-40℃~80℃)
    环境温度 -40℃~+70℃
    示值误差 ±10mm
    介质粘度 ≤1st(10-4m/s)
    上下限开关
    输出
    1.控制灵敏度:10mm
    2.输出接点容量:AC220V2A
    3.接点寿命:5×104
    电远传连续显示 1.精度:±1.5%
    2.输出负载:750
    3.输出信号:0~10mA输出,220VAC电源
    4~20mA输出,24VDC二线制
    4.防爆特征iaⅡCT4本质安全型

    水箱水位计

    八:水箱液位计/水箱水位计主要技术指标
    1、量程范围(mm):300~81000
    2、介质密度(g/cm3):0.5~2
    3、介质粘度:≤0.02Pa.S
    4、工作温度℃:-40~350
    5、压力等级(MPa):≤32
    6、测量精度(mm):≤±10
    7、安装方式:侧装式、顶装式、底装式
    8、防护等级:IP65
    9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
    10、传输方式:4~20mA或开关量
    11、接口法兰:PN4.0 DN20/DN25 HG20593(侧装式)
    PN1.0 DN80/DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。
    水箱液位计/水箱水位计产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 1560-1403-222
