    电磁流量计测量含有其他不同物质的混合物液体时情况分析

    发表时间:2019-08-12   点击次数:  技术支持:15601403222
         由于电磁流量计具有可靠性高、耐腐蚀性强、容易变更测量范围等特点,在国内外好多行业都得到了广泛应用并重点对它进行开发,是流体测量中比较常用的一款仪表,其具有安装简便,安装环境不是特别严格,操作简单,实用寿命长,测量精度高等特点,根据电磁流量计的工作原理,其根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD,所以电磁流量计只能测量导电液体的体积流量,目前我公司生产的电磁流量计是采用国内外先进技术研发,在测量精度、可靠性、稳定性、使用功能和使用寿命等方面有了更多的提高。是用户在测量管道流量时不可多得的一款流量计产品。

            在我们所涉及的工程,例如轻工行业中电磁流量计常应用在食品、造纸、精细化工和污水处理等行业,用来测量乳液、番茄酱、啤酒、纸浆、填料、黑液、其他化学品等液体或具有气液、液固两相的液体流量。这些液体中除干净液体外,大多为易粘、易堵、含气泡、含固体颗粒,有的还具有强腐蚀性。

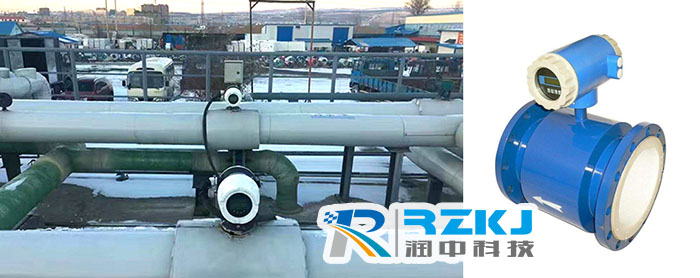

    电磁流量计

    电磁流量计

      目前,电磁流量计具有传感器、转换器一体型和分离型二种结构形式,高达IP68的防护等级,多种可选的耐腐耐磨忖里和电极材料,精度可达0.2级,这使得电磁流量计基本上能满足上述工况的流量测量需要。

           在浆液内有较大颗粒擦过电极表面,在频率较低的矩形激磁的电磁流量计中会产生尖峰状浆液噪声,使流量信号不稳,就要选用较高频率的仪表或有较强抑制浆液噪声能力的仪表,也可选用市电交流激磁的仪表或双频激磁的仪表。而我公司的矿浆专用电磁流量计,很好的解决该问题。

           混入成泡状流的微小气泡仍可正常工作,但测得的是含气泡体积的混合体积流量;如气体含量增加到形成弹(块)状流,因电极可能被气体盖住使电路瞬时断开,出现输出晃动甚至不能正常工作。

           含有非铁磁性颗粒或纤维的固液双相流体同样可测得二相的体积流量。固体含量较高的流体,如钻井泥浆、钻探固井水泥浆、纸浆等实际上已属非牛顿流体。由于固体在载体液中一起流动,两者之间有滑动,速度上有差别,单相液体校验的仪表用于固液双相流体会产生附加误差。虽然还未见到电磁流量计应用于固液双相流体中固形物影响的系统实验报告,但国外有报告称固形物含量有14%时误差在3%范围以内;我国黄河水利委员会水利科学研究所的试验报告称,测量高沙含量水的流量,含沙量体积比17% ~ 40%(沙中值粒径0.35rnm),仪表测量误差小于3% 。

            含有铁磁性物质的流体对通常的电磁流量计,因测量管内磁导率受铁磁体的不同含量而变化,会产生测量误差。但在磁路中置有磁通检测线圈补偿的电磁流量计,可减小混入铁磁体的影响。 对含有矿石颗粒的矿浆应用,应注意对传感器衬里的磨损程度,测量管内径扩大会产生附加误差。这种场合应选用耐磨性较好的陶瓷衬里或聚氨酯橡胶衬里,同时建议传感器安装在垂直管道上,使管道磨损均匀,消除水平安装下半部局部磨损严重的缺点。也可以在电磁流量计传感嚣进口端加装喷嘴形护套,相对延长使用期。
