    分体式超声波液位计

    分体式超声波液位计
    分体式超声波液位计的产品概述
    本仪表包含多项专利技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维 护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。可通过 4~20mA 连接到显示表或各种 DCS 系统中,为工业的自动化运行,提供实时的液位数据。

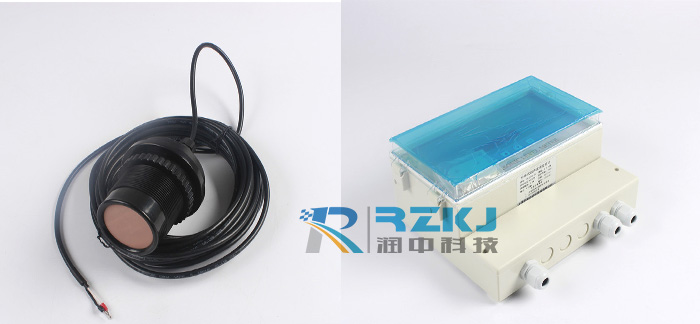

    分体式超声波液位计
    分体式超声波液位计的特点
    1.电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型国外进口仪表。
    2.专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤, 此技术具有动态思维、动态分析的功能。
    3.我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到±0.25%, 能够抗各种干扰波。
    4.本仪表是一种非接触式仪表,不跟液体直接接触,因此故障率低。仪表提供多种安装方式,用户完全可以通过本手册进行仪表标定。
    5.仪表的所有输入、输出线均具有防雷、防短路的保护功能。
    注意:如果水里有泡沫或飘浮物需加装延管,延伸管管径大于 120mm,延伸管长度按量程而定,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底管径大于 120mm,延伸管管底打上小孔保持延伸管内液面与罐内等高,管囗也打上小孔 保持延伸管内空气流通 。

    分体式超声波液位计的技术指标
    测量范围:0~15m(根据实测量程选定)
    盲区:0.45m~0.6m
    测距精度:0.5%(标准条件)
    测距分辨率:1mm
    压力:常压
    仪表显示:自带 LCD 显示
    模拟输出:4~20mA
    供电电压:DC24V
    环境温度:-20℃~+60℃
    防护等级:IP65

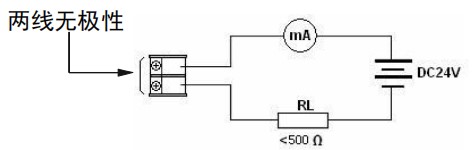

    分体式超声波液位计的二线制仪表接线

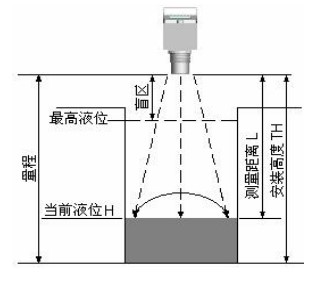

    分体式超声波液位计的安装参数含义

    如上图所示,仪表的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离 L,仪表安装高度 TH 减去测量距离 L 将得到当前液位 H。 仪表量程指仪表能够测量的距离,安装高度 TH 应小于量程。 仪表盲区指仪表在探头附近无法测量的区域,最高液位与探头间距应大于盲区,例 盲区为 0.5m,则最高液位与探头间距必须大于 0.5m。如:量程:6 米,盲区:0.45 米, 实际测量为:0~5.55 米 探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸 起物或渠道边沿。

    分体式超声波液位计的安装
    开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个直径 60mm 的圆孔,将仪表探头放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
    仪表安装原则
    1)探头发射面到最低液位的距离,应小于选购仪表的量程。
    2)探头发射面到最高液位的距离,应大于选购仪表的盲区。
    3)探头的发射面应该与液体表面保持平行。
    4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
    5)若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁 0.5m 以上。
    6)若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于 120mm,长度 0.45m~0.60m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于 100mm,管底留孔保持延伸管内液面与罐内等高。
    安装注意事项
    1)仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
    2)电线、电缆保护管,要注意密封防止积水。
    3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
    4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时, 建议在液位仪周围加设防高、低温装置。

    分体式超声波液位计产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 13915181149
