    涡轮流量计厂家润中仪表对于仪表选型与使用的技术指导

    发表时间:2018-02-05   点击次数:  技术支持:15601403222
       涡轮流量计简介:
      涡轮流量计是一种速度式流量仪表,由于具有测量精度高,反应速度快,测量范围广,价格低廉,安装方便等优点,被广泛应用于化工生产中。
    涡轮流量计广泛应用于以下一些测量对象:石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。涡轮流量计由涡轮、轴承、前置放大器、显示仪表组成。涡轮变送器的工作原理是当流体沿着管道的轴线方向流动,并冲击涡轮叶片时,便有与流量qv、流速V和流体密度r乘积成比例的力作用在叶片上,推动涡轮旋转。在涡轮旋转的同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量。根据电磁感应原理,在线圈内将感应出脉动的电势信号(此脉动信号的频率与被测流体的流量成正比)。涡轮变送器输出的脉冲信号,经前置于放大器放大后,送人显示仪表,就实现了流量的测量。

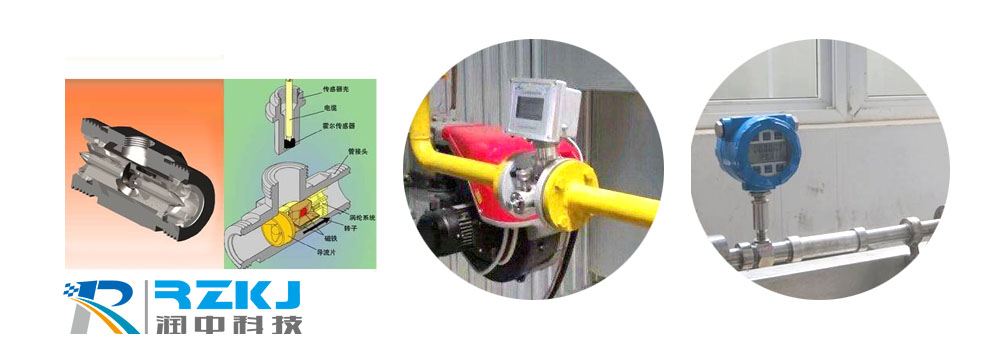

    涡轮流量计

           液体涡轮流量计选型要点:
           在化工装置中选型与使用应注意:流量计本体最好选用316不锈钢材料以防腐;应注意确保被测介质对涡轮不能有腐蚀,特别是轴承处,否则应采取措施,在一般化工场所应优先考虑轴承使用聚四氟乙烯、碳石墨材料安装涡轮流量计前,管道要清扫,被测介质不洁净时,要加过滤器,否则涡轮、轴承易被卡住,测不出流量来。变送器应水平安装,避免垂直安装,并保证其前后有适应的直管段,一般前10D,后5D。选用涡轮流量计主要是看中其高精确度,但应注意,流量计精确度愈高,对现场使用条件的变化就越敏感,因此安装涡轮流量计时,前后管道法兰要水平,否则管道应力对流量计影响很大。传感器安装应便于维修并避免管道振动、无强电磁干扰与抗辐射影响的场所。

            气体涡轮流量计选型要从以下几个方面考虑:
      (1)气体的密度:对气体涡轮流量计,流体物性的影响主要是气体密度。它对仪表系数的影响较大,且主要在低流量区域。若气体密度变化频繁,要对流量计的流量系数采取修正措施。
      (2)流量范围:涡轮流量计流量范围的选择对其精确度及使用年限有较大的影响,并且每种口径的流量计都有一定的测量范围,流量计口径的选择也是由流量范围决定的。对于每日仪表实际运行时间不超过8小时的断续工作场合,选择实际使用时最大流量的1.3倍作为流量范围上限;对于每日仪表实际运行时间不低于8小时的连续工作场合,选择实际使用时最大流量的1.4倍作为流量范围上限。仪表下限流量以实际使用最小流量的0.8倍为合适。
      (3)压力损失:尽量选用压力损失小的涡轮流量计。(4)精确度等级:并不是越高越好,根据实际情况选用合适的才最重要!一般来说,选用涡轮流量计主要是看中其高精确度。但是流量计准确度愈高,对现场使用条件的变化就愈敏感,所以,对仪表精确度的选择要慎重,应从经济角度考虑。对于大口径输气管线的贸易结算仪表,在仪表上多投入是合算的。而对于输送量不大的场合选用中等精度水平的即可。
      (5)结构型式:
      ·内部结构宜选用反推式涡轮流量计。因为反推式结构在一定流量范围内可使叶轮处于浮游状态,轴向不存在接触点,无端面摩擦和磨损,可延长轴承的使用寿命。
      ·按管道连接方式选型,流量计有水平和垂直安装两种方式,水平安装与管道连接方式有法兰连接、螺纹连接和夹装连接。中等口径选用法兰连接;小口径和高压管道选用螺纹连接:夹装连接只适用于低压中小管径;垂直安装只有螺纹连接。
    ·按环境条件选型,考虑温度、湿度的影响。天然气计量要选择本安型防爆涡轮流量计。
             (6)轴承:涡轮流量计的轴承一般有碳化钨、聚四氟乙烯、碳石墨三类材质。天然气计量仪表轴承应选用碳化钨材料。
