    侧装磁翻板液位计

    侧装磁翻板液位计

    产品编号:RZ-UHZ-517C
    产品名称:RZ-UHZ-517C系列侧装磁翻板液位计
    产品类别: 磁翻板液位计


    一、侧装磁翻板液位计性能特点
        UHZ-517C系列侧装磁翻板液位计是我公司研发人员对国外液位计深入研究开发的系列产品。作为物位仪表的生产厂商,我公司努力提高液位测量技术,相对于传统的液位测量方式,该产品按原化学工业 部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。具有防爆,防腐,耐高压,耐高温等特点。传统的使用玻璃管液位计的场合均可以用本类产品替代,并且不易损坏。而且本类产品具有显示直观,读数方便等特点,需要信号远传时只需使用我公司提供的捆绑式液位开关或液位变送器,即可轻松实现输出显示,自动控制等功能。我公司的品种十分的齐全,也满足了不同工况的不同需求。投入市场至今,该系列产品 以其高稳定性,维护简单等特点受到了客户的好评,现已成为我公司的主打产品之一。

       全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、性、实用性。

    磁翻板液位计

    UHZ-517C系列侧装磁翻板液位计的主要特点为:
      1、密封性强,不易渗透——本系列产品采用特殊接口处理,更适合液氨等高渗透场合使用
      2、耐高温、高压能力强——本系列产品大温度可大600℃,大压力可达25MPa
      3、耐腐蚀能力——本系列产品采用新不锈钢内衬PTFE工艺,使产品防腐能力超强
      4、可在低温场合使用——本系列产品采用特殊夹套工艺,零下200度场合也能应付自如
      5、信号远传能力强——本产品信号输出可为开关量、模拟量,可带HART协议

    二、侧装磁翻板液位计工作原理
        液位计由连通器、主导管、磁性浮子、现场指示牌,及捆绑式液位变送器或液位开关组成。本产
    品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、异性相吸的特性。当主导管内磁性浮子随
    液位升、降时,通过磁耦合驱动指示器内磁翻板翻转,实现就地观测和信号远传 显示。


    三、侧装磁翻板液位计技术参数
        测量范围:150~15000mm
        精确度:±10mm
        工作压力:常压~25MPa
        工作温度:-200~600℃
        介质密度:0.5~2.0 g/cm3
        介质密度差:≥150kg/m3(测量界位)
        环境振动:频率≤25Hz 振幅≤0.5mm
        跟随速度:≤0.08m/s
        介质粘度:≤0.4Pa.S(可采用夹套加热改善粘度条件)
        过程连接:
        侧装法兰:DN25/PN1.0,PN1.6,PN2.5/HG20592~20635-97
        顶装法兰:DN100/PN1.0,PN2.5凸面或DN100/ PN1.0,PN2.5凸面/HG20592 ~20635-97或者由客户指定安装尺寸。
        主导管材质:1Cr18Ni9Ti;304;316L ;PP;PVC;PTFE
        浮子:钛;PTFE

    四、安装与调试
        1、UHZ-517系列产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位,用户可以直接安装。
       2、安装时需注意主导管内切勿进入导磁杂质,以免影响浮球与显示板的磁耦合性能。
       3、安装完成后需进行一次磁柱矫正,具体过程见使用说明书。

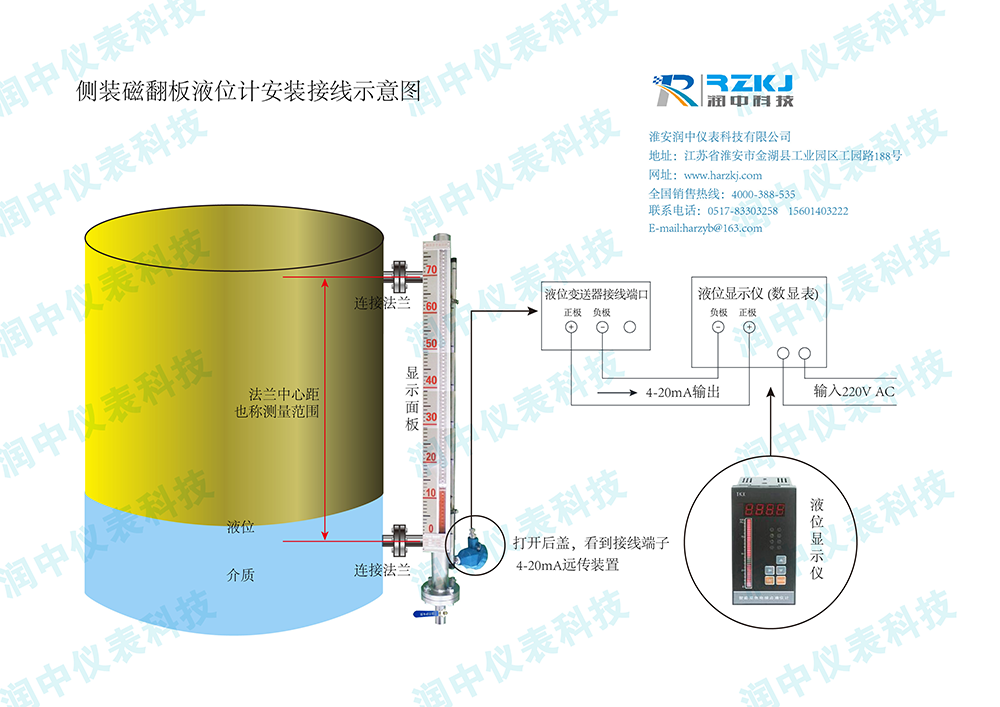

    侧装磁翻板液位安装图
    侧装磁翻板液位计
