压力校验台

一、压力校验台概述
RZ-YFY-60T压力校验台（以下简称校验台）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。
校验器选用优质进口液压泵作为压力发生部件，辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，宽范围压力发生系统，可广泛应用于计量、科研、工矿企业及仪表制造等行业。

二、压力校验台技术指标
1、压力范围：RZ-YFQ-2.5T：  -90kPa~2.5MPa
             RZ-YFT-20T：   0 ~ 20MPa
             RZ-YFY-60A(B)：0 ~ 60MPa
2、调节灵敏度：min 10Pa
3、外形尺寸：400×360×160（长×宽×高）
4、重    量：RZ-YFQ-2.5T：    4kg
             RZ-YFT-20T：     5kg
             RZ-YFY-60T：     6kg

三、压力校验台使用操作
1、正程检测
拧下输出1、输出2接头上的堵头，打开稳压阀，将微调调至适当位置（中间位置），关闭输空阀。轻轻操作杠杆，使导压液体至两个压力输出接口。再安装标准表和被检表，操作杠杆升压至检定点左右时，使用微调调至检定点，逐点检测至满量程。

2、回程检测
按规程在满量程两次读数后，用微调缓慢降压至检定点，逐点检测，直至零点。当操作微调不能降压时，可以轻轻开启疏空阀进行降压。

3、高压状态下，出现压力缓慢下降时，关闭稳压阀。(先将压力微调到65MPa左右，稳压1~3分钟后，再缓慢调至60MPa)

4、注意事项
（1）压力校验器应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
（2）被检仪器应作适当清洗，避免污渍进入检测回路。
（3）输出1、输出2接嘴为专用快速接头，端面密封安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。

5、输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

6、当杠杆造压较重时，请使用微调升压，则较为轻松。

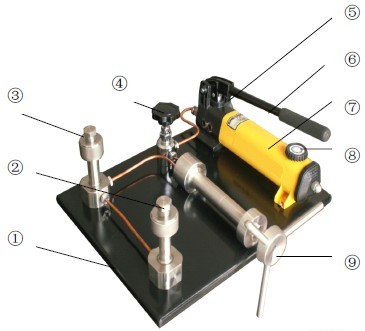

                               (压力校验台示意图）
