    玻璃管转子流量计

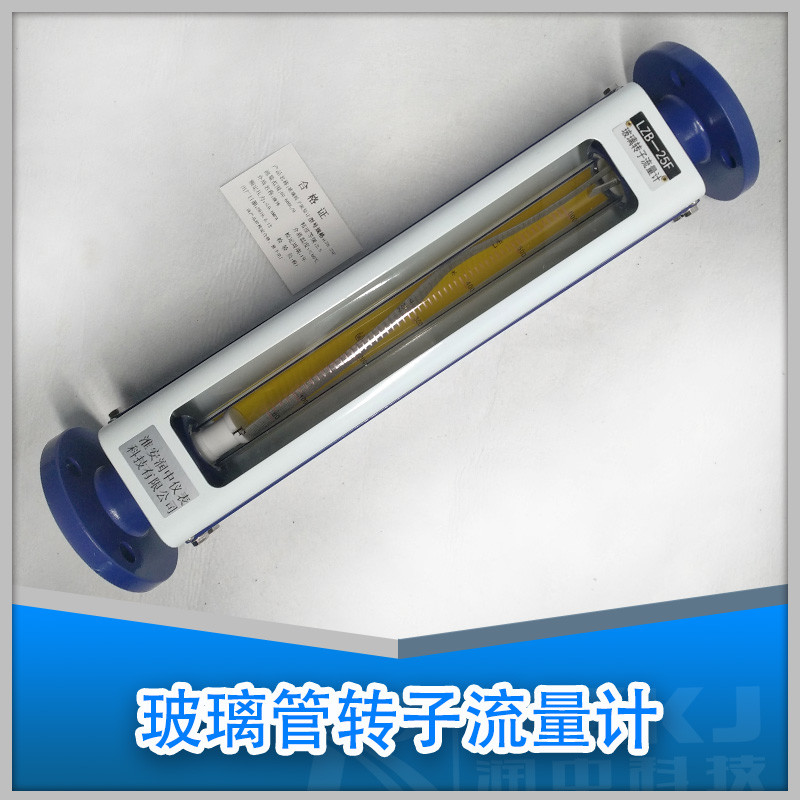

    玻璃管转子流量计

    产品编号:RZ-LZ
    产品名称:RZ-LZ-玻璃管转子流量计
    产品类别:玻璃管转子流量计



    一.RZ-RZ-LZ-玻璃管转子流量计概述:
    玻璃转子流量计是一种用来测量流体(液体或气体)流量的过程检测仪表。
    本玻璃转子流量计采用德国VDI/VDE3513标准和国家JB/T9255标准。德国标准制造的流量计,与国内同类产品相比,具有测量精度高、互换性能好、流量范围宽、连接方式多、安装维修方便等优点。同时还可以根据不同流体的温度、压力、密度、粘度等物理量,为用户提供不同流体,不同粘度,不同状态的流量标尺,解决了示值修正的问题。大大方便了用户。


    二.RZ-RZ-LZ-玻璃管转子流量计原理:
    玻璃转子流量计是一种变面积式的流量计。它主要由一根自下而上扩大的锥形玻璃管和一只可以随流量大小上下移动的浮子组成,当流体自下而上流经锥管时,流体动能在浮子上升产生的升力和流体的浮力是浮子上升。由于锥管内壁与浮子之间的环形流通面积增大,流体动能在浮子上产生的升力随之下降。当升力与浮力之和等于浮子自身重力时,浮子处于平衡状态,稳定在某一高度上。该高度位置上的刻度指示流过流量计的流量值。

    三.RZ-LZ玻璃管转子流量计的技术参数



    公称通径

    DN

    (mm)

    型   号 范围度 测量范围

    锥管长度

    (mm)

    精确度等级 允许被测流体状况
    水,20℃

    空气,20℃,

    1.01325×105Pa

    LZB/LZJ

    LZB-( )F

    LZJ-( )F

    温度(℃) 压力(MPa)
    4

    LZB-4

    LZB-4F



    1~10L/h

    1.6~16L/h

    2.5~25L/h

    16~160L/h

    25~250L/h

    40~400L/h

    100 2.5 2.5;4 -20~+120
    6

    LZJ-6

    LZJ-6F



    2.5~25L/h

    4~40L/h

    6~60L/h

    40~400L/h

    60~600L/h

    100~1000L/h

    2.5 2.5;4 -20~+120 ≤1
    10

    LZJ-10

    LZJ-10F



    6~60L/h

    10~100L/h

    16~160L/h

    100~1000L/h

    160~1600L/h

    250~2500L/h

    160 -20~+120 ≤1
    15

    LZB-15

    LZB-15F



    16~160L/h

    25~250L/h

    40~400L/h

    0.25~2.5m3/h

    0.4~4m3/h

    0.6~6m3/h

    350 2.5 2.5 -20~+120 ≤0.6
    25

    LZB-25

    LZB-25F



    40~400L/h

    60~600L/h

    100~1000L/h

    1~10m3/h

    1.6~16m3/h

    2.5~25m3/h

    1.5 2.5 -20~+120 ≤0.6
    40

    LZB-40

    LZB-40F



    160~1600L/h

    250~2500L/h

    4~40m3/h

    6~60m3/h

    430 2.5 -20~+120 ≤0.6
    50

    LZB-50

    LZB-50F



    0.4~4m3/h

    0.6~6m3/h

    10~100m3/h

    16~160m3/h

    450 1.5 2.5 -20~+120 ≤0.6
    80

    LZB-80

    LZB-80F



    1~10m3/h

    1.6~16m3/h

    5~25m3/h

    50~250m3/h

    80~400m3/h

    500   2.5 -20~+120 ≤0.4
    100

    LZB-100

    LZB-100F



    5~25m3/h

    8~40m3/h

    12~60m3/h

    120~600m3/h

    200~1000m3/h

    2.5 -20~+120 ≤0.4
    注:液体流量的大测量范围,可安用户需要,扩大到90m3/h


    .RZ-RZ-LZ玻璃管转子流量计技术参数

    测量范围

    水(20℃)10-1000000L/h

    空气(101325Pa、20℃)0.3-220Lm3/h

    范围度 10:
    准确度、等级 1.0;1.6
    锥管 长度:300mm
    标尺 毫米标尺及流量标尺
    被测流体状况

    压力:DN15-DN25:1.0MPaDN40:0.9MPaDN50:0.7MPa

    温度;-20℃~120℃



    玻璃管转子流量计产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 13915181149
