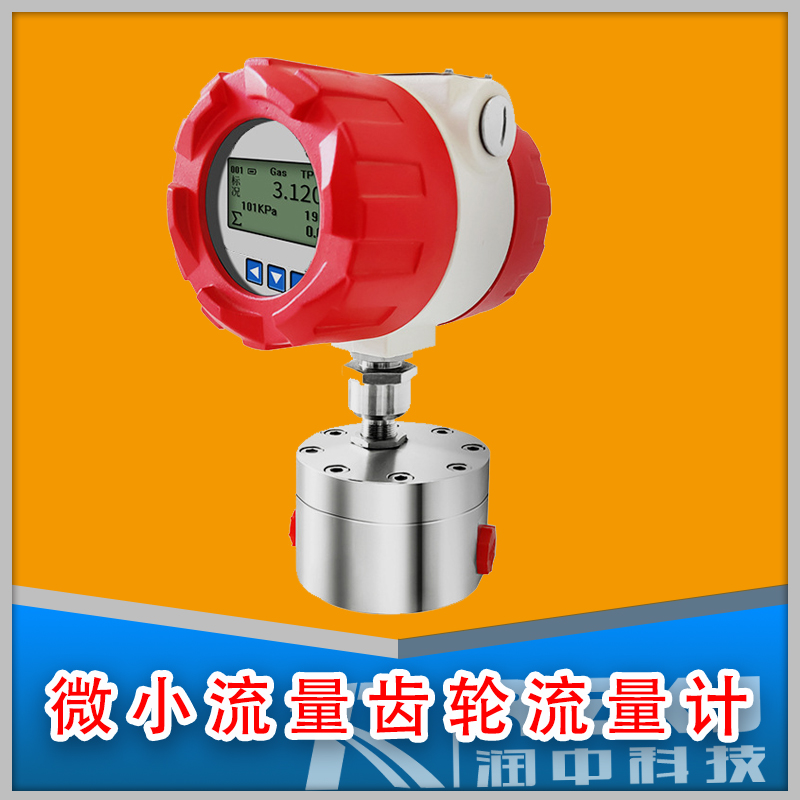

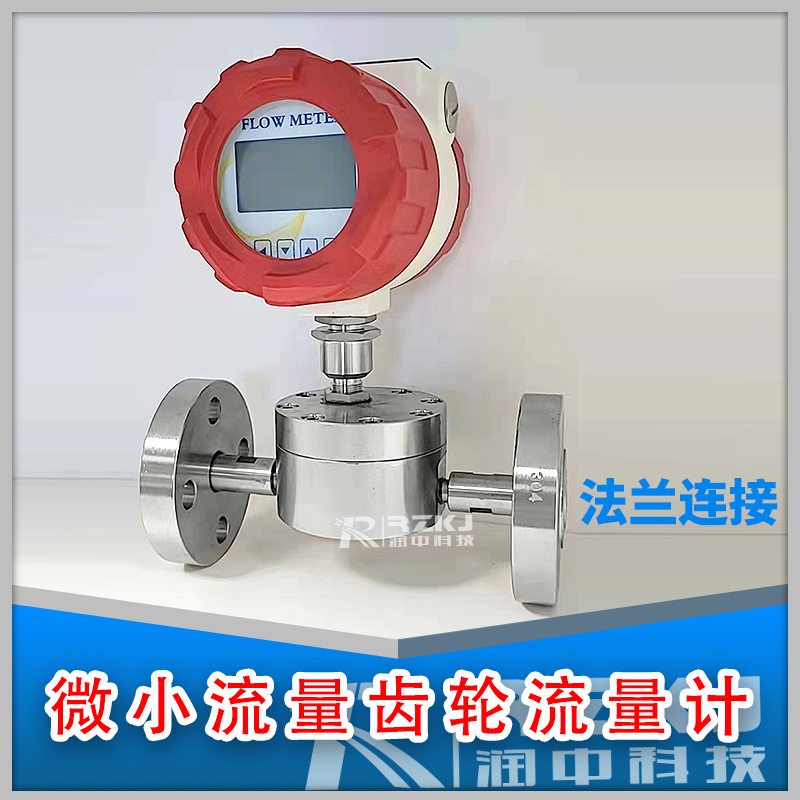

    微小流量齿轮流量计

    微小流量齿轮流量计

    微小流量齿轮流量计是一种新型容积式流量计,用于精密的连续或间断的测量管道中液体的流量或瞬间流量,适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量,微小流量即可准确计量。



    一、产品概述:

    RZ-LD系列微小流量齿轮流量计又称排量流量计,属于容积式流量计一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

    二、工作原理与结构:

    RZ-LD系列微小流量齿轮流量计腔体内有一对互相啮合的齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。两个精密配合的齿轮封闭在坚固的腔体内,工作时,被测液体推动齿轮旋转,由非接触式的检测器检测齿轮的转动。齿轮间的的间隙形成测量腔室。每齿经过检测器时,检测器产生一个脉冲。输出的脉冲信号经仪表容积/脉冲(Vm)换算和处理,显示为满足用户要求的读数。此流量计特别适用于精密、高压、高黏度环境。

                                       结构原理图

    三、应用场合:

    RZ-LD系列微小流量齿轮流量计**应用于石油、石化、天然气、化工、造纸、汽车、食品等行业,还用于测量小管径的微小流量的计量。

    四、主要特点:

    1、流量测量与流体的流动状态无关;

    2、粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此被测介质的粘度愈大,泄漏误差你愈小,对测量愈有利;

    3、计量精度高,适用于高粘度介质流量和测量,但不适用于含有固体颗粒的流体,需加装过滤器;如介质中夹杂有气体,也会引起测量误差;

    4、体积小、重量轻、运行时振动噪声小,可测量粘度高达10000pa.s的流体。计量精度为0.5级、0.2级。测量范围宽zui高可达50:1;

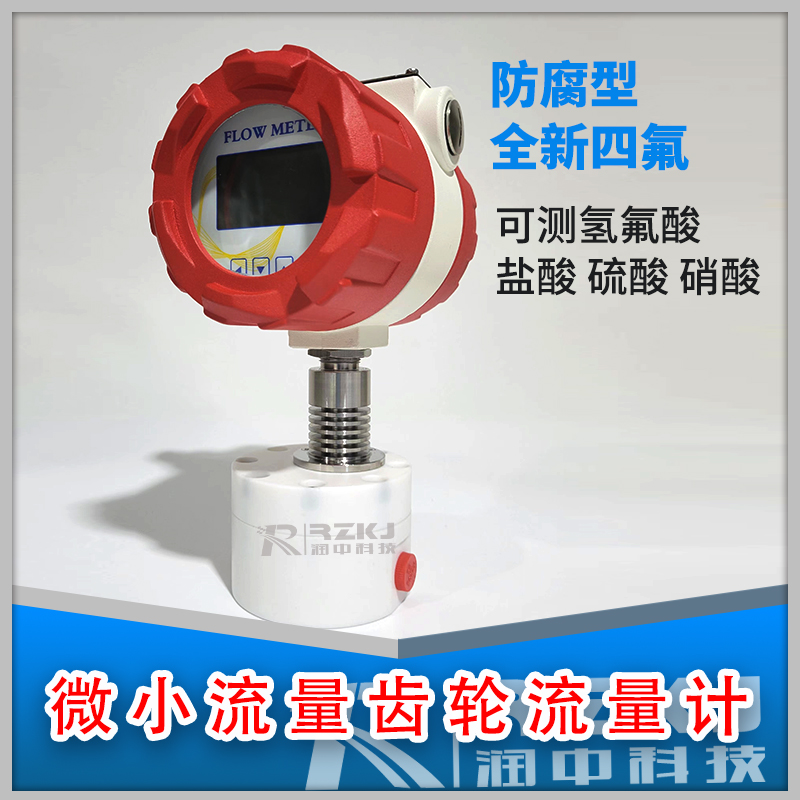

    5、有通用型、高压型、食品型等多种,适用于各种清洁液体的微小流量测量。

    五、技术参数:

    (一)  仪表参数

    LD

    型号

    流量范围m3/h

    压力等级mpa

    材质

    连接方式

    介质粘度Pa.s

    温度

    0.5

    0.2

    0.0100.50

    0.050.25

    1.6

    2.5

    4.0

    6.3

    10.0

    25

    42

    碳钢

    304

    316

    内螺纹

    010000

    0200


    LD

    0.0201.00

    0.0800.60

    LA

    0.0502.00

    0.201.0


    (二)  使用环境
    温度-20℃~+50 湿度5%95% 气压85kpa106kpa
    (三) 电气指标
    1 供电:内电源3.6V锂电池,功耗<1mw;外电源12VDC24VDC,功耗<2w
    2. 输出方式:脉冲、电流、RS485Mudbus Hart协议--等;
    六、外形尺寸:

    型号

    a(mm)

    b(mm)

    RZ-LD

    180

    180

    RZ-LD

    200

    200

    RZ-LD

    200

    220

    七、安装方式:
    注意:任意方向、前段无需直管段。如有杂质,需加装过滤器。
    八、 选型编码:

    基本型号

    1

    2

    3

    4

    说明

    计数器

    公称压力

    材质

    准确度

    RZ-LD





    齿轮流量计(中伟测控)





    Ⅰ型





    Ⅱ型





    Ⅲ型



    1.642



    公称压力1.642mpa




    C304


    304不锈钢




    C316


    316不锈钢





    0.5

    0.5





    0.2

    0.2

    九、设计选用及订货须知事项:

    1、流量计名称、型号。规格、材质等。

    2、介质温度(℃)、工作压力(Mpa)、流量范围(m3/h)。

    3、介质粘度值或介质名称。

    4、有无特殊要求(如防爆等)。

    5、你需要详细了解有关产品,请来电索取资料。

    售后服务承诺:

    1、我公司所售流量计系列产品在十二个月以内出现质量问题的,负责免费维修。

    2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。

    3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。

    4、质保期后产品出现质量问题,我公司负责维修,收取损坏部件成本费。



    微小流量齿轮流量计产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 1560-1403-222
