    电磁流量计安装特点及常见故障原因分析与解决办法

    发表时间:2016-10-23   点击次数:  技术支持:15601403222
    一、 流量仪表是工业生产自动化中重要的组成设备,尤其在涉及到化工,石油等有大量中间液体介质的情况下应用是相当普遍,随着现代测量技术的进步,出现了许多种类型的流量仪表,流量检测仪表分类流量检测仪表分类按仪表检测结构特征大致可分为三大类: 一是容积式; 二是速度式; 三是质量式。速度式流量仪表的种类多, 如差压式、靶式、电磁式、漩涡式、超声波式等, 各种仪表的工作原理和结构形式各不相同, 但是检测结构是基于流体流动状况为基本特征。电磁流量计是生产中应用较为广泛的一种。

    二、 电磁流量计的工作原理( 1 )电磁流量, 适用于具有导电性液体体积流量的测量。流量传感器测量通道内壁涂有防腐层, 在测量通道内无任何固定或可动的节流部件, 对流体无压力损失, 其输出特性与被测液体的密度、载度、流动状况无关, 可用于测量有腐蚀性或带有固体微粒的流体及浆状物料。但是, 它不能测量气体、蒸汽和非导电性性液体。它的工作原理是基于法拉第电磁感应定律。定律要点是导体在磁场中作切割磁力线方向运动时, 导体受磁场感应产生感应电动势E ( 即发电机工作原理)。传感器测量通道内的磁场是由安装在测量通道外壳壁上的励磁线圈在励磁电流作用下产生的交变磁场。检测元件为两根电极棒, 分别安装在传感器壳体两侧的棒孔部位, 且两级棒各有一端头在传感器通道内壁处, 与通道内流体保持良好的电气接触。

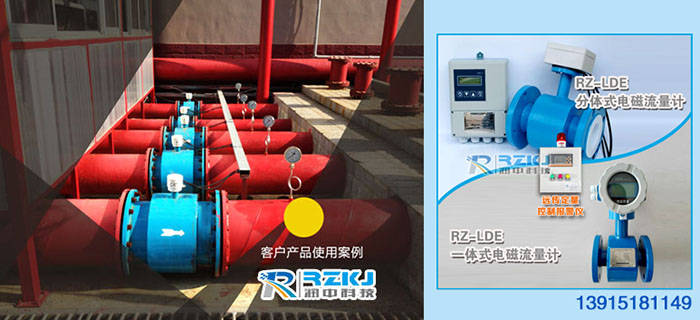

    电磁流量计

    三、电磁流量计的安装质量说明
    (1) 电磁流量计结构无可动部分, 安装并不复杂,只是电气方面的要求较严格;
    (2) 传感器和转换器是成套包装, 配套使用, 不可随意更换;
    (3) 传感器体较重, 搬运过程中应注意设备与人身安全;
    (4) 传感器不可安装在工艺管路高水平管段上,管段高处易集聚气体;
    (5)尽可能避免测量管内变成负压;
    (6) 选择震动小的场所, 特别对一体型仪表;
    (7) 传感器安装位置应远离强磁场, 安装位置附近应无动力设备或磁力启动等。
    (8) 安装位置便于实现传感器在单独可以接地的地方;
    (9) 安装位置周围有浓度高且腐蚀性气体的地方,不易安装;
    (10 ) 安装环境温度要求零下2 5 / 到零上10 一5 0 / 6 0 0 ℃ 范围内;
    (11)安装环境相对的湿度要保持在10% 一95% 范围内;
    (12) 安装地点避免受阳光照射, 损坏设备;
    (13) 安装地点要防水防雨。

    四、 电磁流量计安装电磁流量计的传感器安装

    在水平或倾斜工艺管道上安装, 其两支检测电极应处于水平位置, 不允许处在工艺管道的正上方和正下方的位置。电磁流量计水平安装时要使电极轴线平行于地平线,不要处于垂直于地平线, 因为处于底部的电极易被沉积物覆盖, 顶部电极易被液体中偶存气泡擦过遮住电极表面, 使输出信号波动。为便于在工艺管道调整和检查零点, 尽量安装旁路管路上。采用带刮刀清除装置或非接触电极的仪表, 可解决一些问题外, 有的时候需要清除内壁的附着物, 不卸下传感器也可就地清除了。电磁流量计的故障分析与解决办法

    (1)故障原因:电磁流量计的故障主要体现在传感器晃动的输出上,晃动输出大体上可归纳为以下五个方面故障原因, 它们分别是:
    l) 管道内液体中含有气泡或末充满液体造成的原因;
    2) 电磁流量计电极的采用材料与管道内的液体匹配不妥造成的;
    3) 管道内需要检测的液体物性方面( 比如由于管道内液体不均匀的电导率或液体内含有较多变纤维/ 颗粒的浆液等) 的原因造成的;
     4 ) 管道内的被测体本身是脉动的、波动的, 这实质上并不是电磁流量计本身的故障, 而仅仅是如实反映管道内的被测体流动状况的;
    5)电磁流量计安装的地点有电流等电、磁等强电干扰造成的。

    (2) 检查故障的程序先按电磁流量计输出晃动的流程图在全面考虑的基础上作出初步判断和初步调查, 然后再按照流程图逐项进行细致检查和并同时试着排除故障。故障检查的流程对每个所列检查顺序的前后原则是:
    l) 先易后难, 也就是对经观察, 并对经了解询问无须作出较大工作操作的在前;
    2) 根据以往现场检修的实际经验, 对出现故障频度较高并且今后工作中可以出现概率较高的放在前面;
    3) 根据对故障检查本身的前后技术要求, 对若经过初步调查并确认的以后几项故障原因, 也可提前对电磁流量计进行细致的检查。

    ( 3) 故障检查和采取措施
    故障原因1 : 流动本身的脉动(或波动)措施: 在有波动流动源的管线的管道上, 要减缓脉动对管道上流量仪表测量的影响, 应该采取已安装流量传感器远离波动源, 利用管道内流流阻衰减脉动; 并在所在管线上适当位置装上称作被动式滤波器的气室缓冲器, 来进行吸收脉动。

    故障原因2 : 管道未充满液体或液体中含有气泡措施: 把管道调节阀打开, 把含有气泡的液体排净。然后使管道充满液体

    故障原因3 : 外界电磁干扰措施: 通常接地电阻要小于10 Q, 不要和其他电机和电器共用接地。必要时将电磁流量传感器与所安装的管道之间作必要的电气绝缘隔离。电磁波和静电干扰通常会通过已安装的电磁流量计传感器和转换器间的信号线引人, 同时将转换器移近到传感器附近, 并缩短连接的信号电缆。

    故障原因4 : 流量计内壁附着层有杂物措施: 将流量计从管道上取下来, 用软布自己清洗流量计的内壁(轻轻擦拭, , 避免仪表受损), 把附着在内壁上的杂物彻底清除。
