    LDE电磁流量计口径与量程、流速之间的匹配关系

    发表时间:2016-10-28   点击次数:  技术支持:15601403222

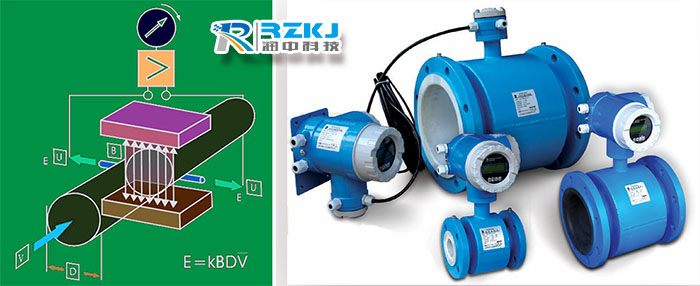

         电磁流量计工作原理

       RZ-LDE电磁流量计的工作原理是根据电磁感应原理进行的,是一种高精度、高可靠和使用寿命长的流量仪表,在流量测量领域有着广泛的应用,润中仪表在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,产品检测上有一套国内目前的,专用于电磁流量计的生产设备和流量实流标定装置,能够软件和硬件上切实保证产品长期的高质量。
            RZ- LDE电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外还设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。

    电磁流量计测量范围流量范围参考:

    口径(mm)

    流量范围(m3/h)

    口径(mm)

    流量范围(m3/h)

    φ15

    0.06~6.36

    φ450

    57.23~5722.65

    φ20

    0.11~11.3

    φ500

    70.65~7065.00

    φ25

    0.18~17.66

    φ600

    101.74~10173.6

    φ40

    0.45~45.22

    φ700

    138.47~13847.4

    φ50

    0.71~70.65

    φ800

    180.86~18086.4

    φ65

    1.19~119.4

    φ900

    228.91~22890.6

    φ80

    1.81~180.86

    φ1000

    406.94~40694.4

    φ100

    2.83~282.60

    φ1200

    553.90~55389.6

    φ150

    6.36~635.85

    φ1600

    723.46~72345.6

    φ200

    11.3~1130.4

    φ1800

    915.62~91562.4

    φ250

    17.66~1762.5

    φ2000

    1130.4~113040.00

    φ300

    25.43~2543.40

    φ2200

    1367.78~136778.4

    φ350

    34.62~3461.85

    φ2400

    1627.78~162777.6

    φ400

    45.22~4521.6

    φ2600

    1910.38~191037.6


            变送器口径通常选用与管道系统相同的口径.如果管道系统有待设计,则可根据流量范围和流速来选择口径.对于电磁流量计来说,流速以2—4m/s较为适宜.在特殊情况下,如液体中带有固体颗粒,考虑到磨损的情况,可选常用流速≤3m/s,对于易附管理的流体.可选用流速≥2m/s
            变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的大流量值;二是正常流量大于仪表满量程的50%,以保证一定的测量精度.

    智能电磁流量计性能特点:
    ◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
    ◆测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
    ◆由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
    ◆传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
    ◆LDE转换器采用国内新的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
    ◆双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和材料,确保产品的性能在长时候内保持稳定。
    更金关于电磁流量计工作原理请点击https://www.harzkj.com/xinwenhuodong/gongsixinwen/1321.html



    RZ-LDE智能电磁流量计选型表:
