    静压式投入式液位计产品结构、优缺点及安装使用要领

    发表时间:2017-01-03   点击次数:  技术支持:15601403222
    静压式投入式液位计是一种使用非常普遍的液体压力与液位测量仪表,润中仪表科技生产的RZ-JY500系列投入式静压液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用以及后期的维护极为方便灵活,本产口可以广泛适用于石油、化工、冶金、环保、食品、水利等行业的液位测量,是一款质优价廉,性价比非常突出的液位测量产。RZ-500JY静压式投入式液位计的基本工作原理就是静压液位测量,是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。

    液体介质中,某一个深度产生的压力就是测量点以上的介质自身的重量所产生的。它与介质的密度和当地的重力加速度成正比。通过公式P=ρGH反映了他们之间的比例关系。其中P=压力,ρ=介质密度,G=重力加速度,H=测量点的深度。所以投入式液位计测量的物理量其实是压力,通过投入式液位计的标定单位MH2O就可以了解。而实际的液位必须通过知道密度和重力加速度这两个参数后,通过换算获得。这样的换算在工业领域中通常是通过二次仪表或者PLC进行的。

    投入式液位计采用的电子陶瓷技术,无中介液干式压力测量技术、厚膜电子技术设计制造,其关键件引进具有国内水平传感膜片,它与目前使用扩散硅式液位变送器比较,有两个显著不同的技术差别,一是测量元件要用新兴陶瓷材料;一是测量元件内无中介液体,是完全固体的,因而产品有着优越的技术性能。

    更多的投入式液位计产品选购与选型,请点击链接>>>>>>>>>>

    投入式液位计

    投入式液位计的产品组成结构:

    投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯,底部带有膜片,并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差,然后再由陶瓷传感器(附着在不锈钢薄膜上)和电子元件将该压差转换成4~20mA输出信号。

    投入式液位计的优点主要是:
        测量精度高;
        安装方便;
        信号可远传遥控;
        可以通过选择不同的材料抵抗各种介质的腐蚀;
        适合用于防爆场合;
        价格适中。

    投入式液位计采用两线制的优点:
           投入式液位计采用两线制的优点:
        1、不轻易受寄生热电偶和沿电线电阻压降和温漂的影响,可用很是便宜的更细的导线;可节流大年夜量电缆线和安装用度;
        2、在电流源输出电阻足够大年夜时,经磁场耦合感应到导线环路内的电压,不会产生明显影响,因为干扰源引发的电流极小,一般操纵双绞线就可以降落干扰;两线制与三线制必须用樊篱线,樊篱线的樊篱层要妥当接地。
        3、电容性干扰会导致领受器电阻有关误差,对4~20mA两线制环路,领受器电阻凡是为250Ω(取样Uout=1~5V)这个电阻小到不足以产生明显误差,是以,可以许可的电线长度比电压遥测系统更长更远;
        4、各个单台示读装配或记录装配可以在电线长度不等的分歧通道间进行换接,不因电线长度的不等而造成精度的差别,实现分离汇集,分离式汇集的好处就是:分离汇集,集中节制。
        5、将4mA用于零电平,使判定开路与短路或传感器破坏(0mA状况)十分便利。
    6,在两线输出口很是轻易增设一两只防雷防浪涌器件,有益于安然防雷防爆。

    投入式液位计的优点主要缺点表现为:
        测量信号需要换算;
        无法测量超过125℃的高温介质温度;
        测量介质的密度必须均匀一致。

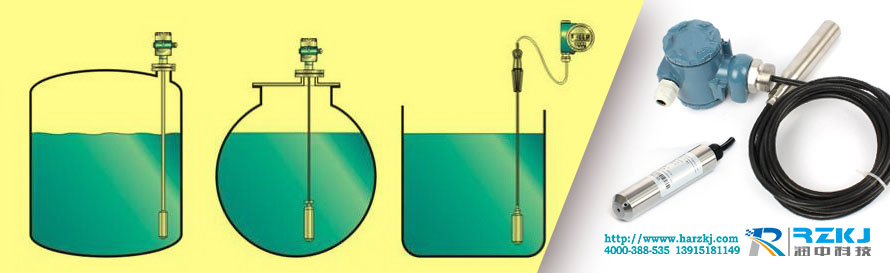

    RZ-JY500投入式静压液位计如何安装:
     液位计应安装在静止的深井、水池中时,通常把内径Φ45mm左右的钢管(不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将静压投入式液位计放入钢管中即可使用。变送器的安装方向为垂直,投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线。测量流动或有搅拌的液体的液位时,通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将静压投入式液位计放入钢管中即可使用。

    RZ-JY500投入式静压液位计使用与安装的注意事项:
      1.液位变送器运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
      2.使用中发现异常,应关掉电源,停止使用,进行检查
      3.接供电电源时应严格按照接线说明进行连接。
