    论磁翻板液位计等液位仪表在天然气集输处理站场液位仪表的选型

    发表时间:2017-03-07   点击次数:  技术支持:15601403222
      一、本文概述

           天然气作为清洁无污染且高效的燃料,在国民生产的能源占比中越来越重要,加之国内天然气气源开发力度持续加大,对于天然气采集,输送、处理的工程中测量要求也提出更高的标准,实际应用的需求是促进技术进步强有力的推动力,这种对于测量技术与标准的要求,同时也带动了液位测量仪表,流量测量仪表,自动化控制设备的技术革新与进步,可以明显地感觉到,诸如天然气集输及处理工程中,天然气集气处理站、净化厂内工艺设备所用的液位测量仪表选型,种类也越来越多样化,测量设备的性能也在提高。

            液位仪表的检测对象复杂、测量范围变化大,需要考虑测量工况、仪表精度、介质物性、用户的要求和习惯、性能价格比等因素。天然气设备及装置具有高压、腐蚀性强、易燃易爆等特点,对于这种情况,重点应考虑液位仪表的测量范围、介质的腐蚀性、仪表的稳定性、仪表的维护量等问题。本文就以延长气山天然气地面集输工程的设计为例,就磁翻板液位计、磁致伸缩液位计和双法兰液位变送器的设计和选型应用做简要分析。

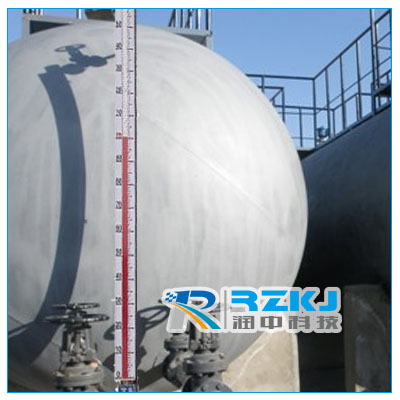

    液化天然气液位计/液化石油气液位计

      二、磁翻板液位计
      磁翻板液位计是旁通管道式液体测量原理,由磁翻板和浮子两部分组成。与容器相连的测量管(用非导磁的金属制成)内装带磁钢的浮子,翻板指不标尺贴着测量管壁安装。当液位上升或下降时,浮子也随之升降,标尺中的翻板受到浮子内磁钢的吸引而翻转,从而指不出液位的高度121。
      磁翻板液位计作为浮力式液位计,主要技术性能和参数如下:
      1)测量范围:soo一6000mm,
      2)精度:1lOmm(就地显示)。
      3)翻板指不刻度直观醒目。
      4)翻板指不与介质充分隔离,密封性好。
    5)可以配备报警开关和信号远传装置,前者做高低报警用,后者可将液位转换成4-20mA电流信号送到接收仪表。

      三、磁致伸缩液位计
      磁致伸缩液位计的测量过程由电流脉冲来启动。该电流脉冲沿着磁致伸缩线产生轴向磁场,磁致伸缩线由具有磁致伸缩特性材料制成,它在测量管内始终处于工作状态。测量管外在液体表面的浮子中装有永久磁铁。当电子脉冲发生器产生导波脉冲沿着磁致伸缩线与浮子中永久磁铁磁场相互作用时,产生瞬时扭曲波力。扭曲波力在磁致伸缩线中受到感应,在顶端处的变换器将此转换成电流(4-20mA)信号。通过测量经过的时间,可测定扭曲波力的始点,由此可精确测定浮子的位置。
      磁致伸缩液位计作为一种新兴的测量仪表,主要技术性能和参数如下:
      1)测量范围:对刚性测量管,不大于6m;对柔性测量管,范围在3.5-20m之间。
      2)精度高。分辨率高于0.01%,小lmm,
      3)无需实标和重新校验,只需按按钮或者使用HART协议。
      4)无机械可动部分,故无摩擦、无磨损,使用寿命长。
      5)安装简单,易于维护。
          6)可输出4-20mA模拟量或数字量等远传信号,带HART协议或RS-485通信接口。7)可现场替换差压式,电容式,超声波式,雷达式,外浮筒式,钢带或钢带伺服式等液位变送器。

      四、双法兰液位变送器
      双法兰液位变送器属于差压式液位计,变送器传送4-20mA标准信号(带HART),24V直流供电。将液位变送器的正压室与容器下部相连,将负压室与容器的气相空间相连,以平衡气相压力的静压作用。变送器法兰直接与容器上法兰连接,测量元件(金属膜盒)经毛细管与变送器的测量室相通。在膜盒、毛细管和测量室内充有硅油,作为传压介质,并使被测介质不进入毛细管与变送器,以免堵塞lal。如图1所}o
      根据流体力学的原理,测得差压:4P=P2-P1=pHgH=4P/pg
      式中:4P-测得差压,P-介质密度,H-液位高度。
      被测介质的密度已知,由上式可知,压差与液位高度成正比,这样就把测量液位高度转换为测量差压。
      图1双法兰液位变送器测量原理示意
      双法兰液位变送器作为一种传统的液位测量仪表,主要技术性能和参数如下:
      1)精度:常规为调校量程的0.1%,可达0.05%,
      2)结构简单,精度较高。
      3)调试简单,稳定性好。
      4)通过毛细管里的硅油进行隔离,适用于测量腐蚀或粘稠介质。

      五、液位计的对比分析
      4.1磁翻板液位计和磁致伸缩液位计
      两种液位计都是利用物体在液体中的浮力来实现液位测量。
      磁翻板液位计与变浮力(浮筒)液位计、静压法(差压)液位计、电特性(电容、射频导纳)液位计相比,不受介质特性改变影响,可准确指不液体表面位置;但不能克服“虚假”液位的影响。与其它类型(雷达、射线)液位计相比有极大的价格优势;但耐用性较差。与直接指不类(玻璃管、双色)液位计相比具有指不清晰的特点;但容易产生失磁使指不失效。
      磁致伸缩液位计与传统定浮力液位计所用的十簧管列阵转换相比,具有元件数量少,故障低,维修简单,转换连续性好的特点;但价格高。
      4.2磁致伸缩液位计和双法兰液位变送器
      1)原理比较
      磁致伸缩液位计属纯电子产品原理。基木不随压力、组分及比重等变化而受影响,故非常准确且稳定。
      双法兰液位变送器为差压原理,默认被测介质比重不变。
      2)结构比较
      磁致伸缩液位计无机械传动部件,主要替换部件为电子模块,可靠性高。
      双法兰液位变送器常规产品结构简单,无任何可动或弹性元件,可靠性高。若配引压管或毛细管,需要一定的维护。
      3)调试标定
      磁致伸缩液位计无需现场实物标定,通过电子模块上的按键可以实现,无需定期标定。
      双法兰液位变送器调试相对简易,可在液位检测范围内任意进行零点或量程的改变。但存在零位漂移现象,需定期标定。
      4)应用比较
      磁致伸缩液位计基木不受比重的影响。在小比重确定的情况下,可长期保持稳定精确的测量。但容易受静电放电、射频电磁场辐射、电涌冲击和工频磁场等的影响。
      双法兰液位变送器适用面广泛,可用于高温高压、iw粘度、强腐蚀性的工况,但受比重变化影响大。
      5)经济性分析
      磁致伸缩液位计一次性采购成木较高,但无需实物标定和定期标定,其调试成木较低;无机械可动部件,维护成木低。
      双法兰液位变送器一次性采购成木较低,适用于常规场合,但开车运行备件多,后期运行也需要备件。

      六、液位计的选择和应用
      5.1设计时的注意事项
      1)磁翻板液位计和磁致伸缩液位计
      a.当液位计处于十扰强的磁场环境下时,浮子受的磁场力会叠加而导致消磁。所以,仪表安装应远离强磁场环境。同时,液位计传输信号电缆应远离电压等级高的电力电缆,并保证信号线屏蔽层接地良好,液位计木身也需要做好接地。
      b.在电涌冲击等十扰性的场合,可在现场仪表一端加装电涌保护器或防雷端子板。
      c.当用于测量界面时,两种介质的密度应恒定,且相对密度差不应小于0.2,
      d.磁翻板液位计适用于精度要求不高的设备就地液位测量。
      2)双法兰液位变送器
      双法兰液位变送器在生产的时候经常需要进行特殊环境的工艺处理,并要求耐高温、耐腐蚀以及高过载承受能力,所以在选型的时候一定要明确适用范围。
      a、对于有腐蚀性的介质,要注意变送器检测元件的材质选择,可选择316不锈钢、哈氏合金或镍基合金等。
      b、坛粘稠性液体、结屏,性液体、结胶性液体、沉淀性液体、含悬浮物液体及易凝固液体的液位测量,宜选用插入式法兰液位变送器。
      c、当用于测量界面时,两种介质的密度应恒定,且相对密度差不应小于0.1。另外,上部介质的上液面应始终高于上部取压口。
      d、对于在环境温度下,液相可能汽化、气相可能冷凝或气相有液体分离的工艺介质,应根据具体情况分别设置隔离器、分离器、汽化器、平衡容器等部件或对测量管线伴热、绝热保温。
      e、由于密度变化直接影响到测量结果,所以适用于密度比较稳定的过程。
      S.Z液位计的选择和应用
      延长气山天然气地面集输工程为产能建设项目,井口采气输送至集气站,在集气站实现气液分离、天然气计量并外输至净化厂,于净化厂对湿原料气进行MDEA脱碳、三甘醇脱水处理后得到十净化气,达到二类气标准后进入长输管线进行输送。
      集气站内设备主要有分水包、甲醇储罐、火炬分液罐、生产分离器和污水罐等,介质成分主要是天然气和污水混合物,或者含甲醇污水,介质温度均不高于500C,压力高6.3MPa,且介质无腐蚀性;净化厂内设备主要有原料气分离器、聚结过滤器、MDEA吸收塔、MDEA溶液储罐、仪表风储罐、火炬分液罐、消防水罐等,介质成分主要是含油污水、MDEA溶液、天然气凝液、轻烃、酸水等,介质温度均不高于1000C,压力高6.3MPa,个别介质有较轻的腐蚀性。
      根据以上介质的条件,以及工艺检测和控制的要求,液位计分别选择如下:
      1)对集气站内的分水包、甲醇储罐、火炬分液罐等设备,介质温度不高,压力较低,无腐蚀性,工艺要求液位进行就地显不。根据延长一期的应用经验和业主要求,选择玻璃板液位计作为液位就地指不仪表。玻璃板液位计为直接式液位测量仪表,现场观察方便。应用实践证明,在洁净介质的液位测量上效果较好,且价格较低,得到了用户的认可。
      2)对集气站内的生产分离器和污水罐等设备,介质温度都在30℃以下,压力高6.3MPa,工艺要求液位就地显不,并将信号远传至控制系统进行监测和控制,选择磁致伸缩液位计进行检测远传,配套磁翻板进行就地指不。就地和远传仪表合二为一,既满足了工艺要求,又降低了投资。且磁致伸缩液位计精度高,满足控制的要求。磁致伸缩液位计安装完成,进行调试后,维护工作量较小。且操作人员不直接接触设备,减少了操作人员和危险介质接触的机会,综合费用低,性价比高。
      3)对净化厂内的设备,因设备种类较多,介质密度相对稳定,液位高度差别较大,以及安装形式的不同,选择磁翻板液位计作为液位就地指不仪表,选择双法兰液位变送器作为液位检测远传仪表。对于个别有轻微腐蚀性的介质,接液材质选择316或316L不锈钢。磁翻板液位计虽然精度不高,但结构简单,用作就地指不型液位仪表,观察方便,维护工作量少。双法兰液位变送器结构简单,适用范围广泛,安装和运输都比较方便,且精度较高,满足检测和控制的要求。净化厂大多数液位计尽量考虑同一种类型,有助于仪表的后期标定和维护。

      七、结束语
      综上所述,液位计发展到今天虽然已经日趋成熟,但每种液位计都有自己的优缺点和不同的适用范围。设计选型时,要根据不同的工况,从仪表的测量范围、稳定性、介质腐蚀性、维护量以及经济成木等多角度分析,同时,要考虑到用户的要求和使用习惯,选择合适的液位仪表,从而提高设计质量和测量精度。相信随着科技的发展和经验的积累,各种液位测量技术将会越来越成熟。
