简要介绍关于单法兰液位变送器的三种调校方法

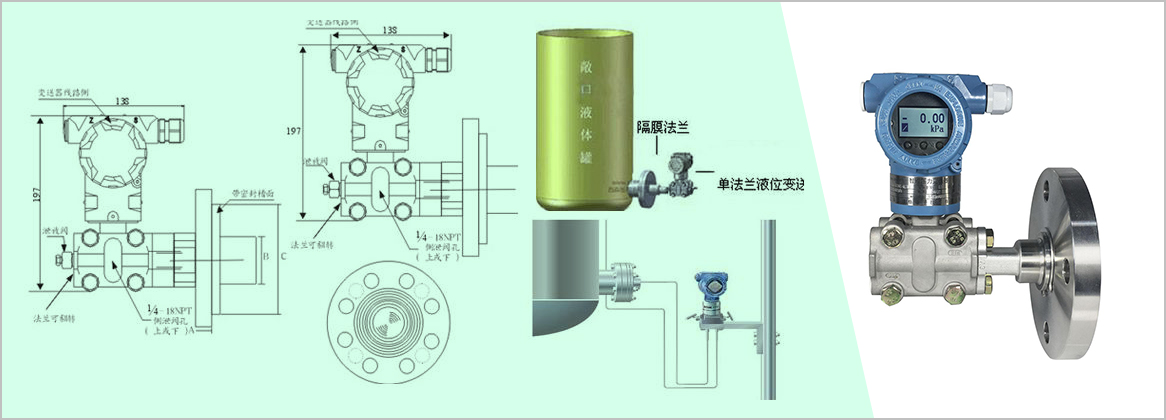

单法兰液位变送器是指变送器的正压侧是法兰结构，直接与测量介质的接口相连，而负压侧是采用引压管将测量介质与变送器的容室相连。优点是测量精度高，能达到变送器的测量技术指标，缺点就是负压管道必须**密封，且需对变送器进行量程迁移，校验时应将负压管道内的介质液体的误差迁移掉。
8、卫生清洁要求很高的场合;我们检测液位的工具（考虑到被测介质的不流动性及易腐蚀性、结垢等等点）选用单插入法兰式1151液位变送器，尽管该变送器性能优越，但是使用一年半载或量程需要改变时，仍然需要对它进行一系列的调校，使得产品的性能更加满足精度的要求，为此，我们提出了

以下的调校方法供探讨：
对于非智能的1151单法兰液位变送器以量程为0-60kpa（变送器的量程代号为：5，大可为186kpa）为例有：

方法一、
       由于单法兰液位变送器，它有Ø76mm的膜合直径（厂家的标准尺寸），为此我们需要定做一该接口的校验装置。比如，量程为0-60kpa的调校，那么可在正压（H）侧加入60Kpa的压力，并调整“S”（量程定位器）使输出电流为20mA;泄压后，调整“Z”（零位定位器）使输出电流为4mA,这样重复几次，使校验的回差在该变送器的精度之内。

方法二、
       由于1151变送器有一“δ”室，它的中间有一个测量膜片，并且随着两边的压力差产生一定的形变。故在负压室（侧）加入-60Kpa的压力，并调整“S”（量程定位器）使输出电流为20mA;泄压后，调整“Z”（零位定位器）使输出电流为4mA,这样重复几次，使校验的回差在该变送器的精度之内。这种方法好处在于：在没有正压侧法兰的接口装置测验时，可直接在负压侧（标准的Ø14压力表接头）抽压调校。

方法三、
       在负迁移状态下的调校；*先不加任何压力，调整“Z”使输出电流为4mA；其次将变送器的放大电路板元器件正、负迁移跨接件的位置为“负迁移”状态。第三、在负压室（L）加入60Kpa的压力，调节“Z”定位器，使电流输出4mA；泄压后，调整“S”，使输出为20mA;(这时变送器的量程已变成-60-0Kpa，可实施负迁移了)第五、改变负迁移位置至无迁移状态，并调整“Z”零位，使输出电流为4mA。这种方法的好处：可将单法兰液位变送器直接校验在负迁移状态，便于闭路容器液位检测的负迁移实施。

       对于现出现的智能变送器，它的量程改变只需进行设置（可不要加任何压力），它的调校（也即特征化）需要按上面的几种方法加压进行，它的量程设置或特征化可在上位机（带HART协议接口和配置软件）或275手操器等专用设备上进行。

使用效果：
       综上所述，对于单插入单法兰液位变送器，上面所讲的每种方法都可以将变送器量程变为：0-60KPA,我们可以根据具体的实际情况按需要选择一种即可，我们单位的1151单法兰液位变送器（非智能）使用第三种，调校很成功，其精度和稳定性满足生产的要求。
