    侧装式磁翻板液位计接口安装阀门的类型选择

    发表时间:2015-06-20   点击次数:  技术支持:15601403222

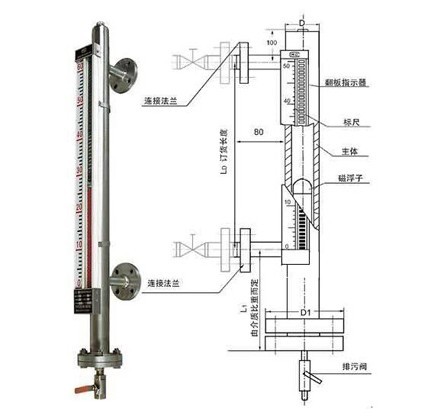

     侧装磁翻板液位计

    侧装磁翻板液位计在安装时需要与所测容器的内部形成连通,两支连通管一般都采用DN25的法兰进行连接,为了方便日后的维修方便,一般情况下都需要在接口片加装阀门,如果在生产中液位计部分产生故障或者需要进行日常的检修,我们就可能通过关闭阀门,排空液位计内的介质,很方便地进行修理。

    阀门的类型不止一种,如何在连接处选择合适的类型,需要用户根据具体的工况条件进行分析而加以选择。下面我们对于阀门的种类作一个大致的介绍,方便大家在选择阀门时有针对性的选择。

    *先种:球阀
    启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制,其中硬密封v型球阀其v型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀分类:气动球阀,电动球阀,手动球阀。一般与侧装磁翻板液位计法兰接口对接的用手动球阀足够了。他具有耐磨、密封性能好、开关用力轻、使用寿命长。法兰连接的一般是球阀比较多

    二种、截止阀
    截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。在高压的时候,侧装磁翻板液位计的本体自带的排污阀就会更换为丝扣连接的高压排污阀,与罐体法兰接口处对接的是法兰连接的截止阀。截止阀结构比闸阀简单,制造与维修都较方便,流体阻力大,开启和关闭时所需力较大,这一点不如球阀。

    第三种、闸阀
    优点:启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
    缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。外形尺寸较大,开启需要一定的空间,开闭时间长。结构较复杂。

    以上分析的优缺点并不是完整的,而且分析的角度是侧装磁翻板液位计与罐体法兰连接处的阀门安装选择,如果需要了解详细的三种阀门优缺点,可以去百度百科搜索了解。

    一般情况下,磁翻板液位计与罐体法兰连接处的阀门安装选择是球阀或者截止阀,而根据以上分析角度来看,为了确保出现问题时的关闭迅速及关闭严密,一般选择能快速关闭及关闭严密性好的球阀,多数选择球阀比较多。不过这种选择经验一般现场用户更具有选择准确性,现场用户一般都能根据实际需求与工况选择什么阀门。
    本文由润中仪表科技有限公司整理发布。

    如果您要采购或选型,请进入磁翻板液位计产品选购及选型详情页面:https://www.harzkj.com/cfbywj/1155.html
