一种防气化抽真空磁翻板液位计的发明思路及具体实施方案

背景技术

液氨和液化气液位测量常使用磁翻板液位计进行测量，但由于四季温差较大，特别是夏天温度较高时，液氨和液化气随温度升高气化现象非常普遍，气化的气泡会随着磁翻板液位计的下接管进入液位计浮球测量腔室，气泡上升会造成磁浮球出现骤升骤降的情况，由于与其磁耦合原理发生翻转的磁翻珠不能及时有效的翻转会造成液位计显示磁翻珠转错乱的情况，严重影响了液位观察，此种情况下只有维护人员用磁铁在磁翻板面板外部将错乱的磁翻珠翻转正常才能再次使用，但磁翻珠位计一般长度较长，且液位计气化时间点不确定，所以为使用维护带来了非常多的麻烦。



发明内容

本新型磁翻板液位计所要解决的技术问题是提供一种在液氨、液化气等易挥发的气体液位测量时，能有效的解决虚假液位显示，磁翻板翻转更灵活，夜视距离更远，磁翻板更耐酸气腐蚀，使用寿命更长，磁浮球磁力穿透性更强，增加气泡消除器，zui大限度的消除了储罐内的气泡对磁浮球的影响，减少了操作者的日常维护工作量有效减少了故障发生率，液位显示清晰准确的一种防气化抽真空磁翻板液位计。



为解决上述技术问题，包括液位计主体和磁浮球，液位计主体为内部设有磁浮球通道的圆柱体，磁浮球安装在液位计主体的磁浮球通道内，液位计主体上通过卡箍固定安装有显示面板，显示面板上设有显示刻度，显示面板中间开设有安装显示槽，安装显示槽内安装有机玻璃管，有机玻璃管内安装有若干个磁翻板，磁翻板表面贴有荧光片，液位计主体顶部设有上封头，上封头上安装有用于放气的上螺栓，液位计主体底部安装有气泡消除器，气泡消除器下侧固定安装有连接法兰，连接法兰通过紧固螺栓固定安装有排污法兰，排污法兰下侧固定连接有排污阀门，液位计主体的一侧安装有两个过程法兰。



磁浮球呈胶囊状且内部设有空腔，磁浮球一端开口，磁浮球的空腔内安装有两个加强支撑环，两加强支撑环之间安装有环形**强磁钢块，磁浮球开口端焊接有封堵头。气泡消除器与磁浮球通道连通的一端安装有滤网，滤网上设有不规则形状的碎泡口，有机玻璃管一端安装有密封的堵头，另一端安装有单向阀堵头，单向阀堵头上安装用于将有机玻璃管内气体抽出的单向阀作为优选的技术方案，液位计主体内磁浮球通道的直径比磁浮球的外直径大-mm。



采用上述技术方案后，包括液位计主体和磁浮球，液位计主体为内部设有磁浮球通道的圆柱体，磁浮球安装在液位计主体的磁浮球通道内，液位计主体上通过卡箍固定安装有显示面板，显示面板上设有显示刻度，显示面板中间开设有安装显示槽，安装显示糟内安装有机玻璃管，有机玻璃管内安装有若干个磁翻板，磁翻板表面贴有荧光片，液位计主体顶部设有上封头，上封头上安装有用于放气的上螺栓，液位计主体底部安装有气泡消除器，气泡消除器下侧固定安装有连接法兰，连接法兰通过紧固螺栓固定安装有排污法兰，排污法兰下侧固定连接有排污阀门，液位计主体的一侧安装有两个过程法兰，夏天温度较高时容易发生气化影响磁翻板液位计正常测量，气泡消除器将气泡打碎，气泡不能将磁浮球推起，磁翻板误翻几率减小，减少了维护量，有机玻璃管中抽真空后，磁翻板不易发生腐蚀，有效延长了使用时间，并且磁翻板有效的增大了观测面积。



附图说明

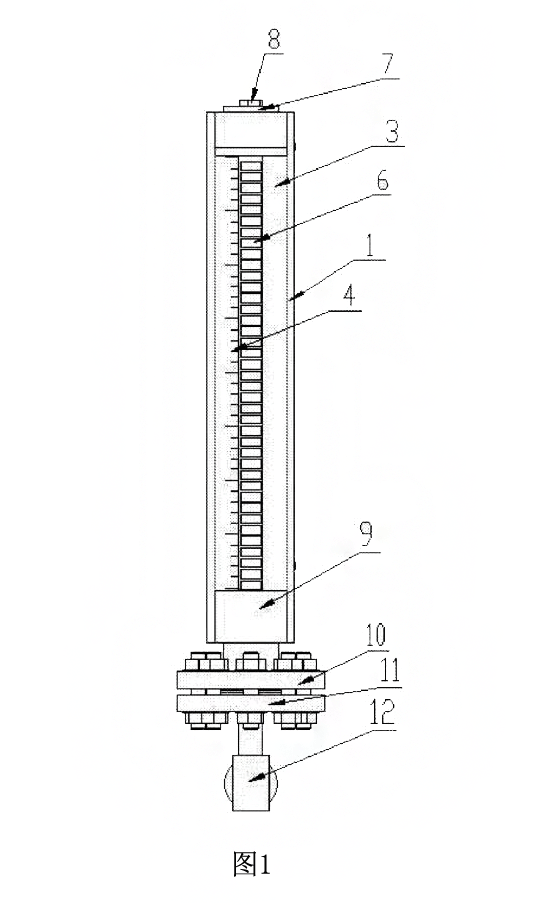

以下附图仅旨在于对本新型做示意性说明和解释，并不限定本新型的范围。其中图是本新型磁翻板液位计实施例的结构示意图

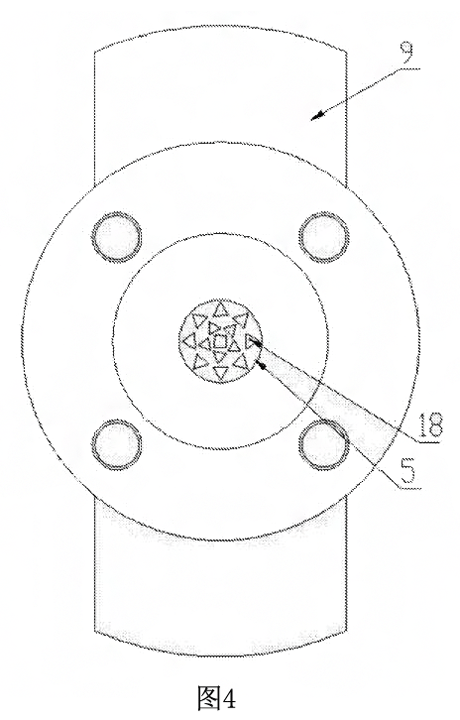

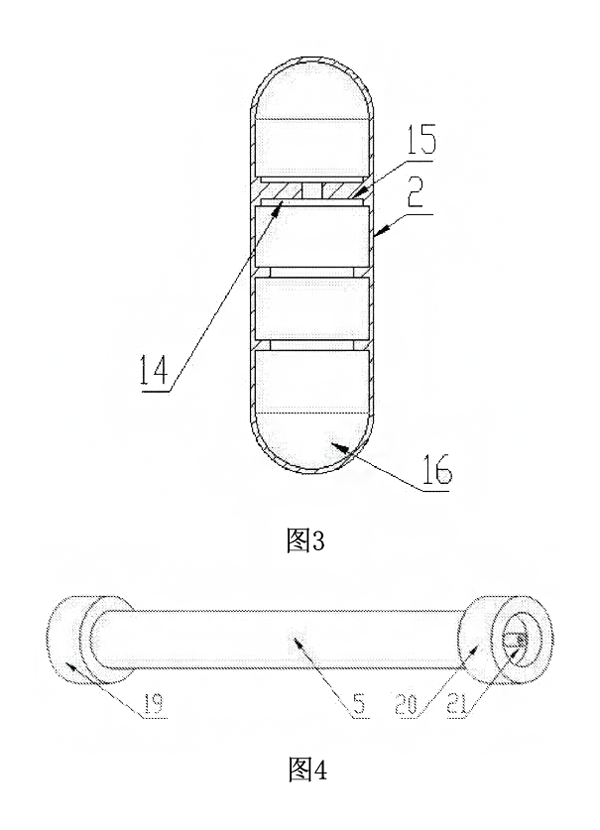

图是本新型实施例中有机玻璃管的结构示意图



具体实施方式

下面结合附图和实施例，进一步阐述本防气化抽真空磁翻板液位计。在下面的详细描述中，只通过说明的方式描述了本新型的某些示范性实施例。毋庸置疑，本领域的普通技术人员可以认识到，可以用各种不同的方式对所描述的实施例进行修正。



参照附图，一种防气化抽真空磁翻板液位计，包括液位计主体和磁浮球，液位计主体为内部设有磁浮球通道的圆柱体，磁浮球安装在液位计主体的磁浮球通道内，液位计主体上通过卡箍固定安装有显示面板，显示面板上设有显示刻度，显示面板中间开设有安装显示槽，安装显示槽内安装有机玻璃管，有机玻璃管内安装有若干个磁翻板，磁翻板表面贴有荧光片，显示更直观醒目，特别适合夜视观测液位，液位计主体顶部设有上封头，上封头上安装有用于放气的上螺栓，液位计主体底部安装有气泡消除器，气泡消除器下侧固定安装有连接法兰，连接法兰通过紧固螺栓固定安装有排污法兰，排污法兰下侧固定连接有排污阀门，液位计主体的一侧安装有两个过程法兰。



磁浮球呈胶囊状且内部设有空腔，磁浮球一端开口，磁浮球的空腔内安装有两个加强支撑环，两加强支撑环之间安装有环形**强磁钢块，磁浮球开口端焊接有封堵头，磁浮球质量较轻，可以在液位计主体的磁浮球通道中浮起，两个加强支撑环一方面可以保证磁浮球不会在受到较大压力时发生形变，另方面可以固定环形**强磁钢块，环形**强磁钢块增大了磁浮球与磁翻板的磁耦合强度，使环形**强磁钢块在磁浮球内更加稳定，焊接的封堵头有效保证磁浮球内部不会进入液体，增长了使用寿命。

气泡消除器与磁浮球通道连通的一端安装有滤网，滤网上设有不规则形状的碎泡口，碎泡口将气泡打碎，气泡不能将磁浮球推起，磁翻板误翻几率减小，减少了维护量。



有机玻璃管一端安装有密封的堵头，另一端安装有单向阀堵头，单向阀堵头上安装用于将有机玻璃管内气体抽出的单向阀，密闭有机玻璃管并对其进行抽真空处理，可有效提高其抗震性能和耐腐蚀性，延长其使用寿命，可有效防止磁翻板老化，也能提高磁翻板转稳定性，减少磁翻板的摩擦力，减少误翻转的几率。液位计主体内磁浮球通道的直径比磁浮球的外直径大-m，磁浮球与磁浮球通道之间的间距增大，增大气泡通过磁浮球间隙的距离，能有防止磁浮球被气泡带动造成骤升。



本防气化抽真空磁翻板液位计使用方法

在使用本磁翻板液位计时，根据浮力原理和磁性耦合作用原理，当本新型通过两个过程法兰与被测容器中连通，被测容器的液位升降时，液位计主体磁浮球通道内中的磁浮球也随之升降，当气化产生气体在磁浮球通道内积累过多影响液位位置时，可打开上封头上的上螺栓放出多余气体，有机玻璃管内安装有若干个磁翻板，磁翻板表面贴有荧光片，当磁浮球经过时，磁翻板翻转，荧光片显示至磁浮球所在位置，显示更直观醒目，气泡消除器与磁浮球通道连通的一端安装有滤网，滤网上设有不规则形状的碎泡口，碎泡口将气泡打碎，气泡不能将磁浮球推起，磁翻板误翻几率减小，减少了维护量。以上显示和描述了本防气化抽真空磁翻板液位计的基本原理、主要特征及本新型的优点。
