    智能压力变送器的基本构成及日常维护、故障处理方法

    发表时间:2020-01-15   点击次数:  技术支持:15601403222
    智能压力变送器基本结构原理图和逻辑结构图的基础上,分享智能压力变送器日常维护内容及故障处理方法。

    1、智能压力变送器基本结构
    我们所说的智能压力变送器是指目前应用广泛,信号制式是模拟、数字兼容的,且模拟信号与数字信号共用一条通道,并用HART协议通信的变送器,智能压力变送器的基本结构原理如图1所示。智能压力变送器由硬件和软件构成,对被测的过程数据进行计算及操作,智能压力变送器使用有微处理器,有数字信号,但它仍要与过程控制中的模拟信号(4-20mA)兼容,并作为主要信号。
    智能变送器基本结构原理图

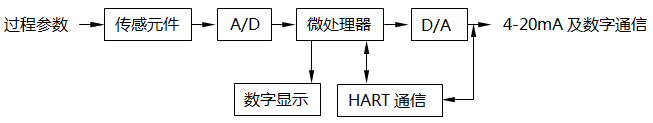

    图1   智能压力变送器基本结构原理图

    可以把智能压力变送器的逻辑结构看成是由两台仪表组成,一台是数字仪表,另一台是模拟仪表。如图2所示。图中数字仪表由模拟信号调理和数字信号处理两部分组成;而模拟仪表则是数字仪表的模拟形式表现。按运算关系来看,有三部分运算电路,而且每一部分都可以单独进行测量和调试。
    智能变送器逻辑结构图
    图2   智能压力变送器逻辑结构图

    数字仪表的输入部分,在微处理器进行运算前,先要进行A/D转换,把传感元件的测量模拟值转换为数字值,微处理器依据相应的方程式及数据表,传递函数进行计算,这过程就是模拟信号调理,又称为传感元件调整;这时的输出是被测过程变量的数字表示,也就是手操器上读得的数字值PV。这个数字值只与传感元件的极限范围有关,而与所设定的量程及输出电流没有关系。

    数字变换部分是把被测参数的数字值变成等效的直流电流,是依据仪表的零点和满量程值和有关函数进行计算,计算结果就是仪表输出的数字表示。许多智能压力变送器都支持用命令使仪表进入一种固定的输出测试模式,即用某一特定的输出值来取代被测参数的正常输出值,供维修时检查使用。在这部分改变量程会影响电流输出,但对手操器读取的数字过程变量没有影响。

    模拟仪表主要是进行4-20mA输出电流的调整。其接收数字仪表传来的数字信号,并将该数字信号转换成电流,就产生了实际的模拟电流信号,该电流转换是否准确,是要进行校准的,所以校准模拟电流输出是智能压力变送器特有的。
    单晶硅变送器

    2、智能压力变送器日常维护
    智能压力变送器日常维护中要做好以下工作:
    ①防泄漏
    智能压力变送器配用的导压管接头、阀门、三阀组有泄漏,会引起测量误差。液体或蒸汽容易发现泄漏,对于气体可用肥皂水来检查泄漏点,观察导压管接头、卡套接头、阀1接头、变送器高、低压室的排气排液丝堵是否有泄漏。

    ②防堵塞
    堵塞往往发生在导压管及阀门。当导压管或阀门中有杂质会使压力传递不畅,出现变送器测量值有滞后现象,不能及时、真实地反映工艺的压力或流量的变化。堵塞只发生在一根导压管时,会使变送器的输出信号偏大或偏小,使测量信号的波动明显减小,严格按规程对导压管进行排污、冲洗,发现有堵塞,要及时进行处理以保障导压管路的畅通。

    ③防腐蚀
    现场的环境条件差,被测介质大多有腐蚀性,要根据所测介质,正确选择变送器的结构材料、密封圈测量液体及水时,导压管与变送器测量室要采取保温、伴热措施;测量介质温度过高,要用隔离液来保护测量室及膜片;测量腐蚀性介质时要采取隔离措施。合理选择变送器的安装位置,现场安装的变送器要有保护箱。
    打开变送器的外壳调试或检修后,一定要把外壳旋紧,如果壳体没有旋紧,电路板就会受到湿气、雨水侵蚀,使电路板受损或绝缘性能下降使变送器失常。壳体与高、低压测量室连接锁紧螺母是涂有密封胶的,拆动后应拧紧螺母及重新涂密封胶。

    ④防误操作
    智能压力变送器需设定的功能较多,大多手操器又是英文界面,有可能会出现操作、设定错误,要多看多学习HART手操器及变送器的用户手册,透彻理解各参数的意义及设方法,来避免操作设定错误的出现。
