    选用高频雷达料位计进行测量时需要注意哪些事项

    发表时间:2021-02-19   点击次数:  技术支持:15601403222
        雷达料位计是先进的雷达式物位测量仪表,测量距离可达70米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。

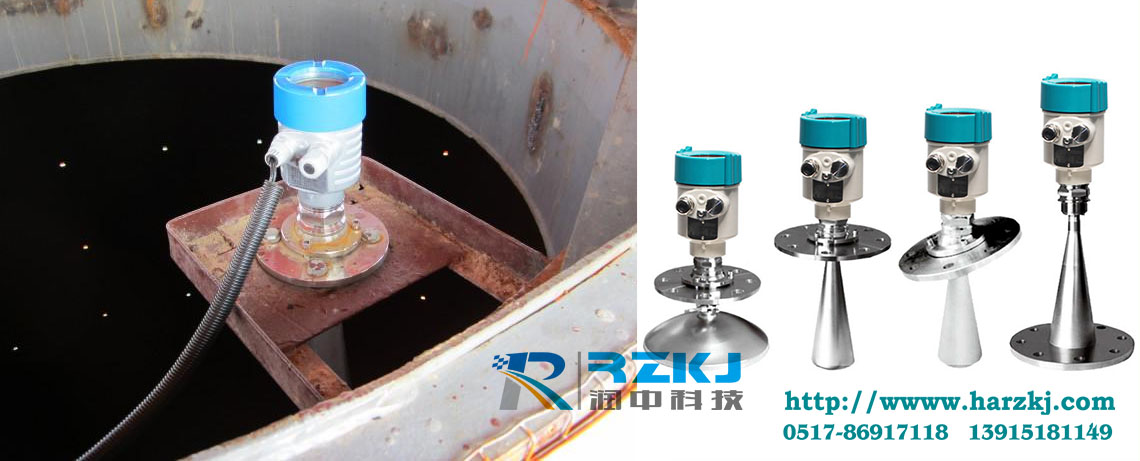

    雷达料位计

        注意事项:
        1.高频雷达料位计测量液态物料时,传感器的轴线和介质表面保持垂直;当测量固态物料时,由于固体介质会有一个堆角,传感器要倾斜一定的角度。

        2.尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线近的1/3锥形发射区内有障碍装置(因为障碍装置越近,虚假反射信号越强)。若实在避免不了,建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度,使传感器较容易地将虚假信号滤出。

        3.要避开进料口,以免产生虚假反射。

        4.传感器不要安装在拱形罐的中心处(否则传感器收到的虚假回波会增强),也不能距离罐壁很近安装,安装位置在容器半径的1/2处。

        5.要避免高频雷达料位计安装在有很强涡流的地方。如:由于搅拌或很强的化学反应等,建议采用导波管或旁通管测量。

        6.若传感器安装在接管上,天线必须从接管伸出来。喇叭口天线伸出接管至少10mm。棒式天线接管长度大100或250mm。接管直径小250mm。可以采取加大接管直径的方法,以减少由于接管产生的干扰回波。

        7.关于导波管天线:导波管内壁一定要光滑,下面开口的导波管必须达到需要的低液位,这样才能在管道中进行测量。传感器的类型牌要对准导波管开孔的轴线。若被测介电常数小于4,需在导波管末端安装反射板,或将导波管末端弯成一个弯度,将容器底的反射回波折射走。
