    浮子流量计在测量多粘度流体时粘度与浮子高度变化关系

    发表时间:2015-10-23   点击次数:  技术支持:15601403222
    浮子流量计又称为转子流量计,或面积流量计。适用于小口径和低流速介质流量测量。浮子流量计按其制造材料的不同,分为玻璃管浮子流量计、塑料管浮子流量计和金属管浮子流量计三种。金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。

    浮子流量计产品采用模块化组合设计,维修方便,正常使用免维护;单轴灵敏指示、非接触新型磁耦合产品结构,让信号传输更稳定;产品双行、大屏幕液晶显示瞬时、累计流量,可带背光,便于用户记录相关信息。智能型浮子流量计具有掉电保护、数据备份及恢复功能,以保障数据的准确性与完整性。

    浮子流量计采用全金属结构,抗震、耐压、耐温、防腐、使用寿命长,可用于易燃、易爆危险场合。产品短行程、总高250mm,使设计安装更为方便。同时产品安装对于直管段要求较低,前5DN,后250mm。浮子流量计在测量过程中,始终保持节流元件(浮子)前后的压降不变,而是通过改变流通面积来改变流量的仪表,所以被称为恒压降流量计。浮子流量计因其具有结构简单,工作可靠,压损小且稳定,可测低流速介质等诸多优点,一直广泛用于气体、液体的流量测量和自动控制系统中。

    浮子是浮子流量计的关键性部件,本文通过实验案例以及实验结果得到的数据分析,揭示了浮子流量计所测流体与浮子高度之前的对应关系,从而对于朋友们在使用浮子流量计时提供参考:

    一、流体的粘度
      流体的动力粘度μ是由流体本身固有的物理性质所决定的量,其值是流体粘性大小的一种直接度量,也是流体在运动中对抵抗剪切变形能力强弱的一种度量[2]。在相同的环境条件下,μ大表示粘性大,反之亦然,μ的单位是Pa?s。

    二、实验装置
      本文进行的实验是在多粘度流体标准流量实验装置上进行的。实验采用标准表法,罗茨流量计作为标准表,通过调节阀门的开度改变流量。实验装置的结构示意图如图1所示。

    浮子流量计

    三、实验数据

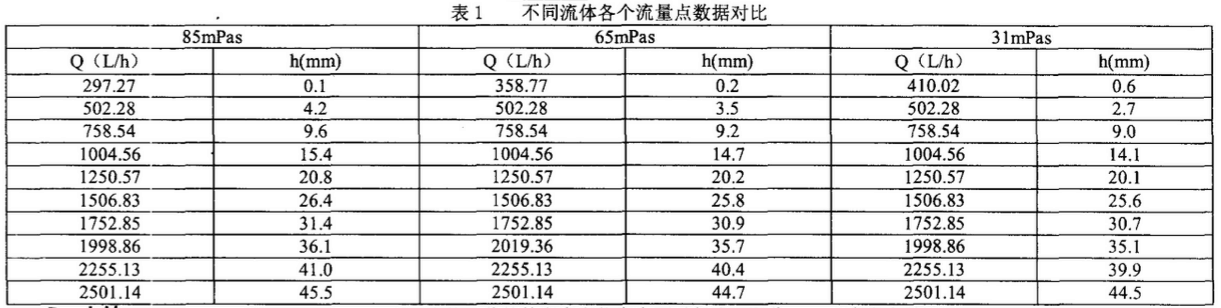

      本文选用浓度较高的甲基纤维素的水溶液为依托,通过调节溶液的配比,调配出粘度分别为85mPa?s,65mPa?s和30mPa?s的甲基纤维素的水溶液,进行了10个流量点的测试。

    浮子流量计

    四、小结
      由浮子流量计的原理可知,流体粘度几乎相同的情况下,流体介质密度不同而导致的浮子高度的变化;而本实验中选用的甲基纤维素的水溶液的密度与水的密度十分接近,即便是调整其浓度来改变流体介质的粘度,甲基纤维素水溶液的密度变化也是十分小的,此处的密度变化完全可以忽略。因此,可以看出,我们看到的实验现象不是由流体介质密度造成的,而是完全由流体介质的粘度变化造成的。因此,可以得出这样的实验结论:在相同流量点处,对于不同粘度的流体,浮子的高度是不同的,粘度越高,浮子的高度越高。(本文由润中仪表科技有限公司整理发布)
