    RZ-1158C外夹式超声波流量计快速安装指南

    发表时间:2015-12-25   点击次数:  技术支持:15601403222

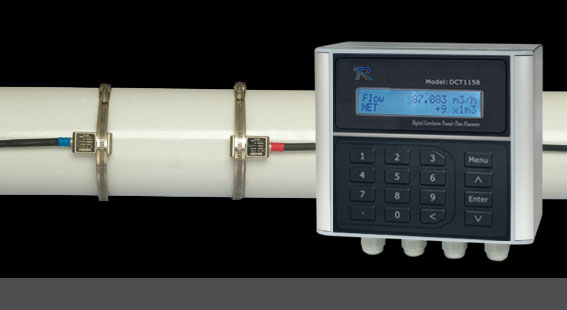

    RZ-1158C外夹式超声波流量计

    作为一款应用广泛、通用经济型、外夹式、时差法超声波流量计,润中RZ-1158C外夹式超声波流量计的安装方式非常的简单,不需要破管、不需要停水,就可以让用户达到轻松灵活的管道流量测量。同时产品还可以配备永久性的安装夹具,日常几乎零维护,就可以长期提供可信、无飘移的流量测量。本款外夹式超声波流量计采用的是的数字相关技术及智能化的自适应的超声波发射与接收技术,使得本产品的测量稳定性非常地突出,与市场上同类型产品相比较有相当明显的优势。值得关注的是本产品使用了申请了国家的声聚焦技术,产品在连续测量时,在信号接收与品质上得到显著的增强,是用户在进行管道流量测量时优先考虑的一款好产品。


    润中RZ-1158C由变送器、传感器两部分组成。外夹式探头具有安装简单,无需破管,现场无需停产等特点。特别适用各种耐压要求的现场流量测量。这种安装方式无运动部件,与传统流量计相比,具有可靠性高,维护率低的显著特点。

    润中RZ-1158C超声波流量计采用了的模块化一体式设计,独立菜单操作,液晶背光显示。产品变送器防护等级达到IP65,传感器防护等级达到IP68,适应于潮湿、浸泡等恶劣环境下的使用。

    润中RZ-1158C外夹式超声波流量计集合了目前工业场合使用的RS485通讯接口、4-20mA电流信号、脉冲输出、MODBUS协议,可以构成流量计量管网需求。另外产品可以扩展使用太阳能、雷姆电源、防爆/隔爆等功能模块,使产品能够满足各种应用环境的使用。

    快速、简便、易于使用
    润中RZ-1158C超声波流量计采用外夹式安装,在变送器菜单中输入现场管径大小、管壁厚、管材、测量介质、探头安装方式,即可测算出探头安装距离进行安装。完成产品电气连接后即可进行测量工作。即使是*先次使用,也可轻松实现测量。


    特点:
    正、负流量测量,累积流量
    无故障工作时间50000小时测试
    分时段流量统计
    键盘按键寿命大于20万次


    一.超声波流量计变送器电气连接,如图:



    说明:
    DC+ 电源正极           E   屏蔽线              E   屏蔽线
    DC– 电源负极           UP+ 红色线芯            DN+ 红色线芯
    GE 接地               UP– 黑色线芯            DN– 黑色线芯
    注意:传感器电缆的端头上游(UP)为红色,下游(DN)为蓝色
    二.测量点选择安装位置,如图:

    说明:测量点要选择前10D、后5D以内的均匀直管段(D为管直径),超声波传感器一般安装在管的9点、3点钟位置。应避开6点、12点的位置。





    三.安装与调试
    快捷设置将以少的步骤完成超声波流量计配置(既输入管道外径、管道壁厚、管道材料、选择流体类型、选择超声波传感器安装方式),从而计算出上下游传感器的间距、获得超声波信号和测量出流体的流量。主要安装与调试步骤列举如下:
    *先步:
    变送器主机上电
    二步:
    按     MENU   1     1   菜单输入管道外径。
    第三步:
    按   MENU   1     2   菜单输入当前管道壁厚。
    第四步:
    按   MENU   1     4   菜单选择当前管道材料类型。
    第五步:
    按   MENU   2     0   菜单选择当前流体类型。
    第六步:
    按   MENU   2     4   菜单选择当前超声波传感器安装方式。
    第七步:
    按   MENU   2     5   菜单查看当前超声波传感器安装间距。
    第八步:
    根据计算出超声波传感器间距进行管道上实际安装。
    8.1管道上选点定位打磨
    8.2传感器涂抹耦合剂及管扎固定超声波传感器
    第九步:
    按   MENU   9     0   菜单测量检查安装后超声波传感器信号(正常
    情况下UP、DN 信号强度≥60以上,信号质量≥50以上)。
    第十步:
    按   MENU   9     1   菜单测量检查安装后超声波传感器传输时间比。
    正常工作情况下该值为100±3%

    第十一步:
    按   MENU   0     0   菜单测量查看当前瞬时流量和累积流量。
    说明:
    以上操作步骤为超声波流量计快速安装调试设置,按此操作步骤可以完成超声波流量计安装及测量出流量数据。其它附注设置参数详见使用说明书,或详询服务热线0517-86917118。(本文由润中仪表科技有限公司整理发布)
