    巧妙利用清水池容积和校验设备来验证电磁流量计精度

    发表时间:2015-04-04   点击次数:  技术支持:15601403222

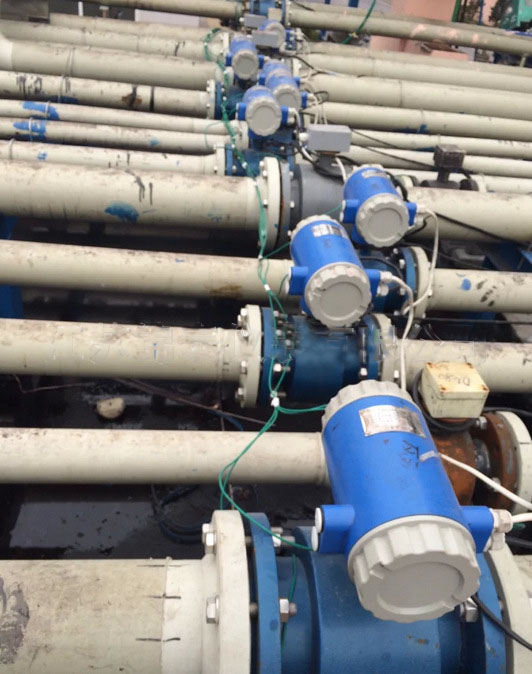

    调试电磁流量计

           电磁流量计是目前工业生产中用来测量液体介质流量的重要的仪表类型,我们知道,任何装置的使用过程中,随着时间的推移都会产生元器件的老化和测量数据精度的下降,若不及时地处理,将会将生产造成较为严重的影响,因此说,电磁流量计的精度验证对于保证其精确度、积累原始的比对数据及日后的验证核对是非常有必要的。如何通过简易的方式来验证仪表的准确程度,今天,润中仪表科技的技术人员将向你推荐一种简易实用的验证方法,这训是利用清水池容积和校验设备验证方法。下面我们就来了解一下这种方法的具体操作过程及要点。

            采用目测法和仪表法,用GS8检查传感器的励磁线圈阻值、信号线之间的绝缘电阻、接地电阻等项目是否符合出厂前的标准,电磁流量计转换器零点、输出电流等是否满足精度要求。具体检测方法为:

          1.测量励磁线圈阻值判断励磁线圈是否有匝间短路现象(测线号7与8之间的电阻值),电阻值应在30欧~170欧之间。若电阻与出厂记录相同,则认为线圈良好,进而间接评估电磁流量计传感器的磁场强度未发生变化。

          2.测量励磁线圈对地(测线号1和7或8)绝缘电阻来判断传感器是否受潮,电阻值应大于20兆欧。

          3.测量电极与液体接触电阻值(测线号1和2及1和3),间接评估电极、衬里层表面大体状况。如电极表面和衬里层是否附着沉积层,沉积层是具有导电性还是绝缘性。它们之间的电阻值应在1千欧~1兆欧之间,并且线号1和2及1和3的电阻值应大致对称。

          4.关闭管路上的阀门,检查电磁流量计在充满液体且液体无流动的情况下的整机零点。视情况作适当的调整。

          5.检查信号电缆、励磁电缆各芯线的绝缘电阻,检查屏蔽层是否完好。

          6.使用GS8校验仪器,测试转换器的输出电流。当给定零流量时,输出电流应为:4.00mA;当给定100%流量时,输出电流应为:20.00mA。输出电流值的误差应优于1.5%。

          7.测试励磁电流值(转换器端子7和8之间),励磁电流正负值应在规定的范围,大致为137(5%)mA。

          评估电磁流量计外部环境对其的影响,主要使用目测法,观察运行中的电磁流量计有无突变或波动的状况大致判断电磁流量计有无受到电磁波或其他杂散波的干扰或管道中是否存在气泡。

          而采用清水池容积法验证电磁流量计计量精度是供水企业经常采用的方法之一。*先将清水池水位调至较高的水位,关闭所有出水阀门。待清水池水位稳定后,利用清水池液位变送器并用高精度钢尺人工精确测量清水池和吸水井的水位。为修正由于清水池等阀门漏失引起的误差,间隔一定时间后再次测量清水池和吸水井水位,并计算出单位时间的漏水量以便修正出水计量,减少误差。记录待验证的电磁流量计累计流量,人工测量清水池、吸水井液位的目的就是验证液位变送器的准确性。然后开启水泵,开启出水阀门,经过一定时间后,关闭出水阀停止送水泵。待清水池水位稳定,再次利用清水池液位变送器并用高精度钢尺人工精确测量清水池和吸水井的水位,再次记录清水池和吸水井的水位,记录待验证的电磁流量计累计流量。后计算出清水池和吸水井的水位高度差⊿h,从而计算出清水池和吸水井实际的水量,实际水量等于高度差⊿h乘以平面面积及修正后的水量。再计算出待验证的电磁流量计的水量,用清水池实际水量减去电磁流量计累积量,得到它们之间误差,从而验证出厂水电磁流量计的计量系统精度。利用清水池容积法对出厂水出厂水电磁流量计计量精度验证需在清水池状态完全静态的情况进行,从而取得的数据较为准确。

    因此,对电磁流量计精度进行全面验证,可以确定电磁流量计在水厂应用过程中的精度,确保计量数据真实可信或是否更换电磁流量计。

    本文由润中仪表科技有限公司整理发布。
