    发表时间:2015-04-17   点击次数:  技术支持:15601403222

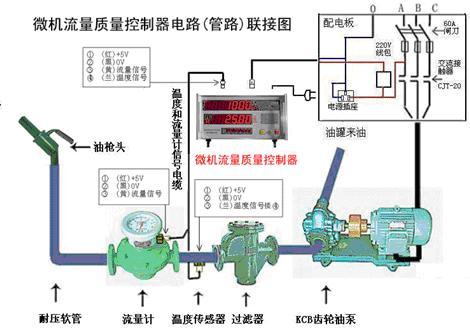

     椭圆齿轮流量计控制电路图

    产品概述:
    椭圆齿轮流量计又名为排量流量计或齿轮流量计,是容积式流量计一种,在流量仪表中是精度较高的一类。在许多对于容积测量要求较高的工业领域被广泛应用,特别是在各类油类的测量方面更是用量可观。其基本的工作原理是利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

    工作原理及特点:
    椭圆齿轮流量计的结构是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是**密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量(原理见图)。流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成。椭圆齿轮流量计可以选用不同的材料(铸钢、不锈钢和316)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

    显示方式选择:
    椭圆齿轮流量计是属于机械式仪表,显示可以为机械方式也可以为液晶显示,根据用户的不同要求来进行合理选择,椭圆齿轮流量计的安装其实要求并不高,比如它可以不用考虑流量计前直管道的长度,这个其他流量计是要求比较严格的。椭圆齿轮流量变送器和二次仪表配套组成椭圆齿轮流量计。

    关于杂质含量和其他事项:
    椭圆齿轮流量计在安装变送器时我们需要仔细清楚管道内的杂质,如果考虑使用过程中可能被测量介质会有杂质,则必须加装过滤器,这样不仅可延长椭圆齿轮流量计的使用寿命,提高测量精度,并且减少日常维护的费用。如果测量仪表用在比较洁净的场所还可以选用,不锈钢材质的流量计。安装时尽量要安装在水平位置,变送器应该安装在泵的输出端,可减小测量误差。当我们测量油类介质,我们会*先想到选择此产品作为计量工具。

    椭圆齿轮流量计安装使用十点规范要求
    *先大要求:流量计前应安装配套过滤器,且配套过滤器的出口紧接流量计的入口,两者本体上箭头指向与液体流向一致。
    二大要求:当被测液体含有气体时,流量计前应安装消气过滤器。
    第三大要求:不论管路是垂直还是水平安装,但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。
    第四大要求:流量计在正确安装情况下,如果不易看清读数,可把计数器转向180度或90度均可.
    第五大要求:新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次,如发现不动,可以用柴油浸泡(避免出厂校验后内存沉淀物)。
    第六大要求:流量控制阀应安装在流量计进口处,开闭阀门装在出口处,使用开闭阀时缓慢启动,不要突然开启以防“水击”现象。
    第七大要求:在新管道上安装流量计前,管道需要冲洗,冲洗时采用直管段(替代流量计位置)防止焊渣,杂物等进入流量计。
    第八大要求:严禁用水校验铸铁、铸钢材质的流量计。
    第九大要求:流量计在使用时流量大小不得超过技术要求.流量计工作在大流量70-80%为优。
    第十大要求:被测液体如果具有化学腐蚀性,须选用不锈钢材质的流量计。

    总结
    椭圆齿轮流量计做到正确使用,才能保证产品测量精度:椭圆齿轮流量计通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

    其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。

    因此,要经常注意观察,并定期拆下进行检查,若条件允许好定期进行标定。选型时注意介质温度会对测量产品多大影响,保证介质温度在仪表测量范围内,只有做到满足仪表的要求,仪表才能正常工作,测量的数据才是准确的。
    本文由润中仪表科技有限公司整理发布。
