    对于智能电磁流量计励磁线圈、电极、衬里的检查要点

    发表时间:2015-04-23   点击次数:832  技术支持:1560-1403-222

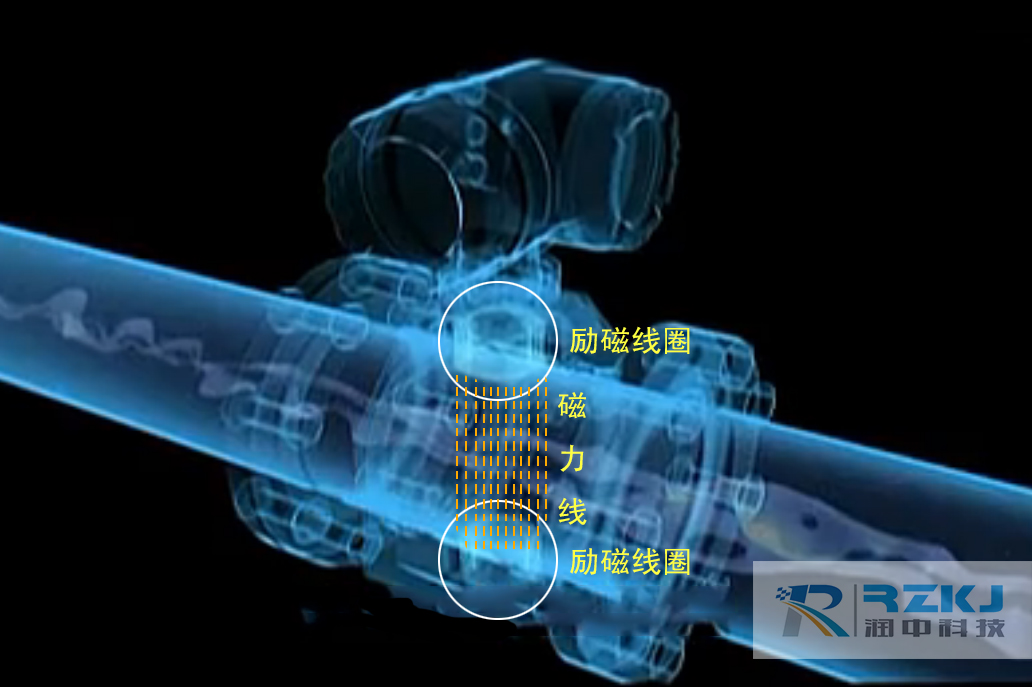

    电磁流量计原理

    智能电磁流量计的故障检查的主要部位也是仪表构成结构的主要和关键性部位,电磁流量计的关键性的对于仪表测量数据的精确性起决定作用的部件*先就励磁线圈,然后就是电极和衬里,仪表是一个整体的测量系统,每一个部件都需要处于良好的工作状态才能保证输出结果的**。

    对于励磁线圈的检查项目是检查励磁线圈及其转换器所测得的励磁电流以间接评价磁场强度是否变化;对于测量电极的检查则着重关注电极的接液电阻以评估电极表面受污秽和衬里附着层状况;检查各部位绝缘电阻以判断零件劣化程度以评估是否会引入干扰;衬里的检查则集中在对能停止介质流动条件的管线中可观察和测量的电极和衬里附着层厚度,以此来估算清洗附着层前后因流动面积变化引入的流量值变化。

    一、检查励磁线圈铜电阻:用高精确度数字万用表或惠斯登电桥测量线圈电阻,必要时作温度系数修正后与仪表档案值比较。确认线圈是否导通良好和无匝间短路现象。

    二、检查励磁线圈绝缘电阻:励磁线圈及其接线端子受潮后励磁回路对地绝缘下降,很可能把励磁信号引入流量信号传输电路,使电极加上一个较大的绝缘电阻和信号电阻对励磁电压的分压,形成较大的共模干扰信号。当这一干扰信号超过转换器前置放大器的抑止能力,就会使转换器零点漂移。绝缘电阻下降不十分严重时,这一现象在仪表运行时还不易察觉。除IP68无接线端子盒外,实践中由于疏忽,接线端子盒未密封进入潮气,端子绝缘电阻下降到5~6MΩ以下时易造成故障。吹干端子,通常故障就可消除。

    三、检查电极接液电阻:智能电磁流量计传感器的电极接液电阻应在新装仪表调试好后立即测量,并记录在案。以后每维护一次测量一次,分析比较这些数据有助于判断仪表故障原因。电极与液体接触电阻值取决于接触表面的被测液体电导率。不同介质所测电阻值有明显区别。电极接液电阻可用指针式万用表在测量管充满液体时分别测量每个电极端子与地间的电阻。经验表明分别测量两电极的接触电阻值之差应小于10%~20%,否则表明有故障。测出的电极接液电阻与原测量值比较若有差异,原因为:a、两电极绝缘性附着层覆盖不一致或某一电极信号回路绝缘电阻下降;b、电阻值增加则是电极表面被绝缘层覆盖;c、电阻值减少则是电极附近衬里表面附着导电沉积层或电极装配(如绝缘套圈)绝缘下降。有时虽未形成故障,但应作为故障前兆而采取相应措施。

    四、检查电极/液体间极化电压:测量此电压将有助于判断电极是否被污秽或覆盖,由此可能形成零点不稳或输出晃动的故障。

    五、检查信号电路绝缘和励磁电路/信号电路之间绝缘:该项检查目的是评估是否因绝缘下降而引入干扰。检查信号电路时,信号线要临时与电极脱开。引起绝缘下降原因有接线盒未密封进入潮气、防护型传感器的电缆割断再接续时未做好防潮处理等。

    六、检查电极绝缘电阻和衬里状况:该项检查对小口径仪表要从管线卸下,对大口径仪表则可放空积液后从入孔进入管道观察:擦干衬里内表面用兆欧表分别测试两电极对地绝缘电阻;若衬里有附着层则须清除并按积层厚度确定清洗周期;若附着层不厚且电导率与液体相同则可忽略不计面积变化附加误差;若附着层电导率小于液体将产生正向附加误差,反之则产生负向附加误差。电极绝缘电阻一般要求大于100MΩ,绝缘下降多因电极、衬套等受外界浸水受潮所致(用热吹风排除潮气即可);若绝缘破坏(如腐蚀液从密封处侵入)则须调换传感器或返回厂家修理。

    智能电磁流量计是我公司的主打拳头产品,采用国内外技术研制开发的全智能型智能电磁流量计,。其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,而且大的缩小了体积,减轻了重复,使流量计小型流量化的特点。其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。使客户“买的放心,用的省心,服务称心”是我公司的宗旨。
    本文由润中仪表科技有限公司整理发布。
