    磁翻板液位计在火力发电厂使用的可行性方案分析

    发表时间:2015-05-16   点击次数:  技术支持:15601403222

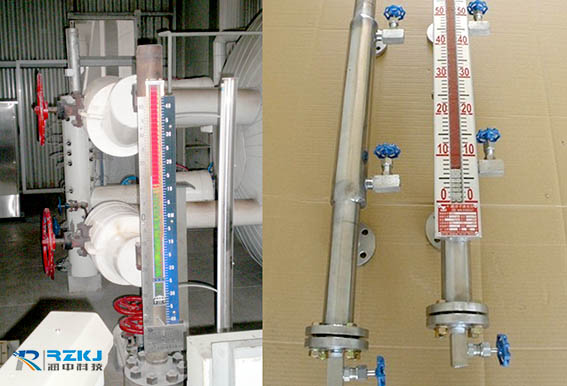

    磁敏双色液位计


    在火力发电厂的工业生产现场,常见的汽包水位监测仪表一般有云母双色水位计、磁翻板液位计、电接点水位计、差压水位计等。根据我们市场调查的情况来看,目前各种水位计的使用状况都有其自身的特点。其中云母双色水位计、电接点水位计和差压水位计属于早期的产品,磁翻板液位计在工业生产中被投入的时间较早,使用范围也较为广泛,大家都耳熟能详。而关于磁翻板液位计在汽包监测水位的应用,则是近些年才开始兴起的的。因为磁翻板液位计具有独特的测量原理和结构特点,与其他水位计相比有着不可比拟的优点。

    目前,磁翻板液位计的生产与工艺已经日趋成熟,不仅可以应用到高温高压的汽包上,也逐渐在除氧器、凝汽器、高低压加热器、疏液箱、水箱、油箱、酸碱储存等装置的液位测量中得到推广与应用。

    *先我们先简要描述一下磁翻板液位计的组成及优越性磁翻板液位计

    磁翻板液位计都主要由筒体、浮子、显示器件等部分组成。其测量筒主体部分均采用1Cr18Ni9Ti不锈钢材料制作。显示器件由铝合金型材支架和红绿陶瓷转子制成。

    磁翻板液位计近年来,比较的磁翻板液位计为B69-16~32/2-CF系列光电型双色磁翻板液位计。该光电型液位计与普通磁翻板液位计一样,也是由筒体、浮子、显示器件、取样管部件等部分组成。所不同的是,光电显示型液位计显示器件采用1Cr18Ni9Ti不锈钢材料和红绿双色LED发光管制成。比如润中仪表科技有限公司生产的RZ-UHZCM型磁敏双色液位计属于这种类型,该产品的主要特点和优点如下:

    1.光电显示器采用进口双色超高亮LED灯组成,磁翻板液位计LED灯支持热拔插式连接方式,更换备件方便,方便维护。

    2.显示器将液位显示汽红水绿的效果,液位上升时LED发光管显示绿色,液位下降时显示红色,根据发光管的红绿位置从标尺可直接上读出液位的具体数值。

    3.红绿双色LED灯色泽纯正,显示清晰、醒目。该红绿LED灯作为发光体,不同于一般的磁翻板或是磁转柱,特别是在电视监视上,有着其他磁翻板液位计达不到的效果。所显示的红绿颜色色泽明亮纯正,有别于一般产品在电视上显示发白的情况,达到就地和电视显示清晰一致,适合用户需要。而且用户可自由在现场进行大范围调节亮度,不受现场环境影响。

    磁翻板液位计产品的主要构成部件包括如下:1.排污管;2.磁翻板液位计浮子;3.磁翻板液位计金属软管;4.磁翻板液位计1/2”管螺纹接头;5.筒体;6.取样管;7.光电显示器;磁翻板液位计8.电源箱

    其次磁翻板液位计具有很的强可靠性和测量稳定性磁翻板液位计

    由于该磁翻板液位计的特点是被测介质与显示器件是相互隔离的。所以就保证了其能够具有良好的密闭性和安全可靠性,适用于高温、高压、有毒、有害、强腐蚀性等不同介质的测量,而且具有测量范围大、安装方便、读数直观、维护量少、使用安全、防腐、防爆等特点。这些特点使得磁翻板液位计具有了运行稳定、可靠性强、无泄漏、液位显示清晰、运行安全、免冲洗、免维护等诸多优点。特别是运行安全、无泄漏、免维护的优点,是其他水位计无法比拟的,非常适合典型的化工行业企业。使用该液位计不仅可以改善工作环境,降低使用成本,还可提高安全生产系数,保障有关工作人员的人身安全。

    关于磁翻板液位计的种类

     按压力等级分,磁翻板液位计有三种:
    中低压磁翻板液位计:B49-1.6~6.4-CF/2/3,公称压力≤6.4MPa
    次高压磁翻板液位计:B49-10-CF/2/3,公称压力≤10Mpa
    高压磁翻板液位计:B49-16~32-CF/3,公称压力≤32Mpa
    (其中/2代表附带液位开关型,/3代表远传取样功能)。
    高压磁翻板液位计主要用于电厂锅炉汽包上或使用环境类似于汽包的高温高压容器。

    高压磁翻板液位计的测量筒采用不锈钢材料制成。高压浮子是采用高强、耐腐、绝磁的TC4材料来制作的,可靠性强和安全系数高,高温热变形小。测量筒体除连接法兰外,没有其他的泄漏点,无需像云母双色水位计那样频繁更换密封易损件。而连接法兰处采用的是不锈钢石墨缠绕垫或不锈钢齿形垫密封,因而该水位计的密封性能好,可以做到完全无泄漏。

    考虑锅炉汽包高温、高压的特点,浮子的制作采用了特殊的技术和工艺方法。一方面磁钢选用稀土钐钴系永磁材料,该材质的剩磁密度、矫顽力、大磁能积等各项指标均较高,并且高温退磁曲线较平坦。另一方面为提高浮子抗外压强度,浮子采用分段制成的方法。每段浮子管段都由α+β相钛合金中综合性能好的TC4棒材车制而成。各管段之间用由TC4棒材车制的支撑环来连接,各管段内部亦由车制一体的支撑环。各管段之间的连接采用的是高频等离子自动焊,焊缝美观、牢固。

    本文小结
    综上所述,针对于目前的发电厂家的使用现状,由于该液位计具有安全,无泄漏,免维护的特点。所以高压磁翻板液位计应该属于一种测量高温高压容器特别是锅炉汽包液位较理想的液位计。润中仪表科技是**从事磁翻板液位计生产的企业,在磁翻板的选型、安装、维护等方面具有非常强的优势,所服务的企业也遍布国内各地,产品皆选用原料,品质可靠、性能稳定,是各大发电企业和化工、制药、环保等企业在测量液位的优选择。

    本文由润中仪表科技有限公司整理发布。
