    智能电磁流量计要有内衬的原因及选择的窍门

    发表时间:2015-07-23   点击次数:799  技术支持:1560-1403-222
    现代工业生产中使用智能电磁流量计的领域是越来越广了,智能电磁流量计的测量效果和精度也随着制造技术和工艺的不断进步而不断提高,电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极捡出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20ma和0-1khz输出。这样,智能电磁流量计就能测出导电流体的流量了。

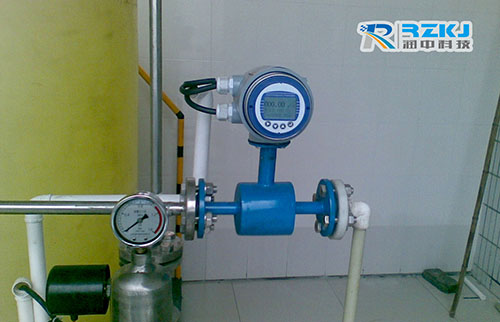

    智能电磁流量计

    我们在电磁流量计选型时,有一个重要的选型参数,那就是仪表内的衬里材料的选择,为什么电磁流量计要进行衬里,这是由智能电磁流量计测量的原理决定的。电磁流量计一般有一组线圈和两个电极,线圈的作用是给流体加上一个电场,流动的导电液体相当于一个导体,根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势,电极的作用就是测量这个感应电动势,所以测量管内只有电极是与导电液体相连的,其他部分是内衬,要保证绝缘,电磁流量计才能正常工作。如果有磁场的那段金属管道也与液体相接触,电磁流量计所测的导电液体和金属管之间短路了,就会有导电,就会将电势导走使电磁流量计无法测量电势。所以智能电磁流量计的内部都是有衬里的。

    并且也是基于这个原因,我们用电磁流量计只能来测量导电液体的流量,也就是说智能电磁流量计对于所测介质的电介常数有一个低的要求,电导率低于阈值会产生测量误差直致不能使用,超过阈值即使有变化也可以测量,示值误差变化不大,通用型电磁流量计电介常数下限值的阈值在 10 -4 ~ ( 5 × 10 -6 ) S/CM 之间,视型号而异。工业用水及其水溶液的电导率大于 10 -4 s / cm ,酸、碱、盐液的电导率在 10 - 4 ~10 -1  s / cm 使用不存在问题,低度蒸馏水为 10 -5 s / cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用智能电磁流量计。
    从资料上查到有些纯液电导率较低,认为不能使用,然而实际工作中会遇到因含有杂质而能使用的实例,杂质对增加电导率有利。对于水溶液,资料中的电导率是用纯水配比在实验室测得的,实际使用的水溶液可能用工业用水配比,电导率将比查得的更高,也有利于流量测量。

    根据所测量的介质的不同,智能电磁流量计的衬里材料品种选择也不尽相同,普通的水性介质,比如污水、离子水等与带有腐蚀性的液体介质(酸碱盐溶液)所用的衬里材料就不能一样,包括用来测量的电极的选择也有所不同,根据经验,一般情况下选择衬里材料的指导方法如下。

    1、普通橡胶,天然橡胶,软橡胶,硬橡胶。
    运行温度60℃,其特点就是富有弹性并且拥有不错的耐磨性能。一般用于城市供排水等领域,耐腐蚀性就相对较差。

    2、聚四氟乙烯,也叫PTFE,也叫F4。
    比较常用的内衬材质之一,因为其化学性质稳定,所以一般用于卫生级液体或强腐蚀液体,如浓酸浓碱等。

    3、聚全氟乙丙烯,也叫F46。
    此种材质与PTFE类似,但耐磨性能强于PTFE材质,同样介质温度高可达100℃。

    4、聚氟合乙烯,也叫Fs。
    与F4材质类似的特性但承受温度稍差了一些,一般介质温度不超过80℃,性价比高,成本较F4材质低。

    5、氯丁橡胶,也叫CR,也叫Neoprene。
    其特点为耐磨性能好,且弹性非常出色,一般用于供排水、污水处理等领域。耐腐蚀性能稍差,不耐氧化是它的缺点。

    6、聚氨酯橡胶,又叫Polyurethane。
    拥有极好的耐磨性能,但对于腐蚀性就显得能力不足了,且温度不得超过80℃,一般用于对耐磨要求比较高的工矿环境,如矿浆煤浆等介质的测量。

    7、陶瓷材质
    陶瓷无疑是所有材质中好的,**的高端产品,**缺点就是价格不接地气,制作过程复杂,对工艺要求极高,售价超高。
    本文由润中仪表科技有限公司整理发布。
