    城镇自来水行业对于流量计选型的原则与应用现状

    发表时间:2015-08-31   点击次数:  技术支持:15601403222
    本文概述:

    自来水行业是一个与老百姓的日常生活密切相关的行业,也与许多企业的生产紧密相连。城市供水系统都是通过不同的管道来实现的,对于自来水流量计测量需要一套能够适应不同管道和不同的测量环境的流量仪表进行。目前国内供水行业用于大口径给排水现场的主要有电磁流量计超声波流量计,涡轮类、涡街类、孔板、文丘里等。也有毕托管差压流量计以及水平螺翼式水表、垂直螺翼式水表、复式水表等机械水表等。

    随着近年来电磁流量计和超声波流量计技术越来越成熟,其应用越来越普遍,发展快。其中外夹式超声流量计更是以其无需破管,安装方便深受用户的喜爱与欢迎,在国内范围内都得到了广泛的应用。润中仪表科技有限公司是**生产电磁流量计和外夹式超声波流量计的企业,在生产与选型安装上有着丰富的经验,撰写此文就计量仪表应用于泵房、贸易结算、以及区域计量的选型、使用与校准的一点体会与各位分享,希望对朋友们在相关的工作提供一点帮助。

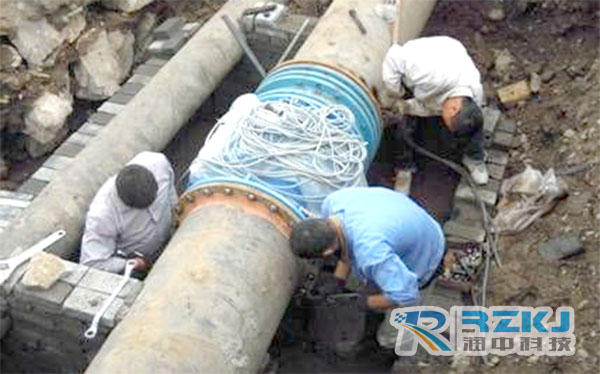

    电磁流量计

    一、大口径供水流量的选型原则
      要使用好流量仪表,选型是关键。目前大口径流量仪表厂家超过100家,型号超过50种。要根据你的流量范围、安装环境、经济条件、管理水平、进行国内外不同流量仪表的性价比来确定理想的型号。
      1、水厂泵房进出厂水计量仪表
      水厂的进出厂水管安装流量计准确可靠性,是关系到水厂的经济核算、产销差(漏损率)的合理计算,也是供水企业生产、经营的主要的依据。由于水厂泵房能保证供电,安装条件好,因此,**应该考虑的是带标准管的电磁流量计,其次才是声契穿透式超声波流量计。因为电磁流量计测量精度高(±0.3-0.5%),直管段要求相对短,所测量内径不会因使用时间长产生变化,维修相对简单等优点。
      2、贸易结算收费流量仪表
      以前我们通常使用的贸易结算流量仪表都是机械水表,随着科技发展,越来越多的电子水表(流量计)作为大口径计费水表的更新换代产品。电磁流量计、超声波流量计、涡街电磁流量计等(注:新的水表检定规程已包含此类型电子水表),尤其是带标准管的电磁流量计和超声波流量计,这些流量计大的特点是:
      (1)测量精度高,通常±1%-±0.3%,其中带标准管的电磁流量计测量精度高、线性。
      (2)根据实际情况,可选用免市电供电流量计,采用锂电供电时间长达6年以上。
      (3)测量范围宽(可高达1000:1),也就是说其使用大流量值比机械表的过载流量值大,而始动流量值比机械表小。
      (4)基本免维护。尤其是免受雷击。
      (5)具有准确无误的累积量、瞬时量输出以及通讯接口,便于数据远传,这也是机械表无法比拟的。
      3、分区域计量流量仪表
      随着科学技术的发展,自来水企业深层次的科学管理,区域计量的必要性和重要性也逐渐体现出来。区域计量主要有三个作用:即
      (1)合理调度市区管道流量,满足用户水量需求,同时为企业节约能源,降低企业生产成本。安装市区主管道流量仪表为控制水厂水泵机组的流量和市区供水管道流向、流量的合理调度方案提供了依据;
      (2)对企业内部供销进行责任、经济考核;
      (3)对企业漏损率进行分解。对一些漏损率高的区域进行科学分析,找出原因,例如漏水、偷水、或计量不准确等等,并及时采取相应措施,降低漏损率。
      为了准确、可靠监控计算区域用水量,为深入了解研究漏损率的变化,近年来不少自来水公司增加区域管道流量、流向、压力、水质的检测等在线测量数据进行分析,实践证明,分区计量给自来水公司带来了很好的社会效益和经济效益而区域计量范围越小越好,但选好流量仪表也是关键。要根据不同的要求、不同的环境、不同的经济条件、不同的管理水平来确定使用那种类型的流量计。
      对于作为主管道水量检测、调度的计量仪表,这些流量计口径一般较大,测量精度不高,另一方面考虑不影响大面积供水,建议新安装时选用带标准管电磁流量计,而旧管道可考虑安装投资相对小、安装方便的插入式超声波流量计或插入式电磁流量计;对于产销差分区考核,监控漏损率变化的流量仪表好采用测量精度高的标准管电磁流量计和超声波流量计,这些仪表供电方式如果市电难于保证、安装困难的情况下,建议选用技术、性能优越的免市电的流量计,标准管的锂电电磁流量计目前可提供大DN600mm(锂电电磁流量计目前市场价要比市电供电的电磁流量计贵1-2倍),超声波流量计DN400mm,当然,远传系统和压力仪表等配套设备也必须选用免市电的装置。
      对于采用市电供电的流量计,建议厂家提供24伏直流供电,配备性能好的24伏充电器、储电池,停电计时器,并采取适当的防雷抗干扰措施,这样有利于流量计的可靠运行。

    二、如何对流量仪表做到科学管理
      流量仪表的科学管理包括远程监测、数据管理、仪表检定(校准)、修理和维护等。随着电子技术的迅猛发展,远程检测从原来的单一无线电台发展到现在的GPRS、CDMA、GSM、ADSL、PSTN(电话网络)等数据远传,下面谈谈笔者的体会。
      大口径流量仪表的数据远传分两大类:在线远传和间断远传。有些流量仪表如水厂、区域计量、用水大户、城乡结合部等,这些仪表需要永远在线检测,选型考虑GPRS、CDMA、PSTN以及电台更合适些;从安装工作量、投资成本和运行的可靠性考虑,采用GPRS、CDMA移动通讯网络为优先选择。而小数据远传,只需每天监测用水情况,选择GSM较为合适。目前有一种GSM远传装置,采用锂电供电三年左右(电池价格不到100元),防水等级IP68,体积象电话机那么大。每天激活一次,就可以把24小时正点的累积流量、瞬时流量、供电情况、门禁等六个参数通过GSM把信息打包传送到你的电脑进行分析、储存、打印。这种装置价格和运行成本相对较低,还可以作为便携移动式数据远传仪表,它也算是现代科技发展的成果。因此对于贸易结算流量计和大口径水表采用这种远传装置已完全满足数据传输的需要。
      仪表的数据管理可以根据需要配置不同的远传装置进行在线远传和间断远传,必要时将数据载入信息中心数据库永久保存、打印和传递到部门领导以及总公司决策者。

    三、针对于流量仪表的检定要求:
      流量计的检定(校准)目前国家没有在线(校准)检定规程的情况下,建议给排水协会尽快出台流量计在线校准办法试行1―2年,然后根据实际情况进行完善报建设部作为部颁标准。流量计如无异常情况或进行使用中检验均符合要求的在线校准周期一般为两年,而对于DN400mm以上流量计,建议每年校准一次,尤其是采用非标准管的流量计,要特别注意管内径变小致使流量计偏快的现象,而这种现象用便携式超声波进行比对是检查不出来的(除非流量计前或后有标准管段)。对于拆卸送校验台强检的流量计,考虑到国家多年来对强检计量器具的执行规定和综合管理成本,对于标准管传感器,其衬里已采取防腐措施的大口径流量仪表(如电磁、超声波水表等)建议延长到4年。
      这里还值得一提的是,一些权威计量部门不仅为了保证仪表计量的准确性,还看重校准(检定)费的高昂收入纷纷筹备建立流量校验标准,并下文缩短周期拆卸送检,增加企业工作量和经济负担,造成不符合实际、不和谐的现象。

    四、本文结语
      当今世界科技术迅猛发展,各种新工艺和新材料、新技术不断地推陈出新,在仪器仪表这个行业中也同样如此,对于管理者和技术工作者而言,需要与时俱进,不断更新新知识,新思维,开阔视野,关注国内行业的发展方向,总结经验,互相学习,敢于创新,就一定可以把本单位的流量仪表搞得越来越好。本文由润中仪表科技有限公司整理发布。
