    液位变送器

    液位变送器
    ●液位变送器是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。

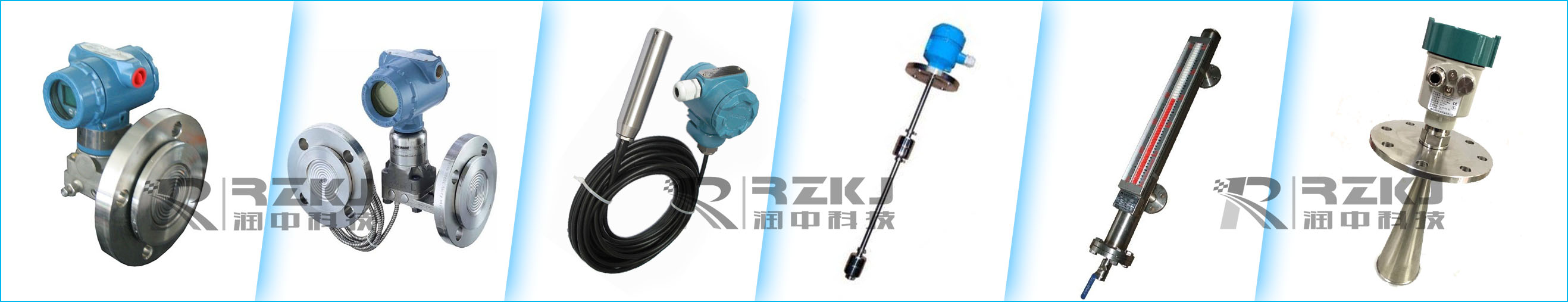

    ●液位变送器作为液位测量显示仪表由于安装方便、测量精度高、使用寿命长等特点在工程应用中已经被广泛应用。液位变送器在日常使用较多的有投入式液位变送器、单法兰液位变送器、双法兰液位变送器、浮球液位变送器、磁翻板液位变送器等。
    ●由于液位变送器的种类较多,而每种液位变送器在不同的场合使用都有讲究,我们的设计部门与使用部门在日常选用时应该了解各种液位变送器的产品特点而有针对的选择。

    液位变送器

    ●好选择稳压电源单独供电。电源的稳定性影响着变送器的性能指标,好将其误差控制在变送器允许误差五分之一以下。对于有特殊供电要求的产品,必须接特殊电源。
    ●液位变送器信号线要采取带屏蔽的电缆,防止电磁波干扰。
    ●按照正确的接线方法连接变送器,其通电时间要在十五到三十分钟。
    ●如果液位变送器安装在水池、水塔等场合,可以将它的探头沉于水底,远离水流速过快的位置。
    ●在有潜水泵等大波动场合使用的液位变送器安装好使用插钢管的办法,钢管要固定牢固,钢管上每隔一段距离要开一个孔,钢管位置要远离进出水口。
    ●接线盒要固定牢固,或装个固定的支架,要防于干燥、遮荫的地方,不能被雨淋
    ●保护好通气电缆,不可以弯折或堵住,更不能损坏,多余的电缆可以在附近盘起来。
    ●室外安装的液位变送器还要采取防雷措施。



    1、单法兰液位变送器
    单法兰液位变送器有平法兰与带插入筒法兰液位变送器,都是利用被测量介质的自身重力作用来测量液位的高度的。单法兰液位变送器适用于粘度较大、易结晶的介质,一般用于敞口容器或者设备的安装。
    单法兰液位变送器

    2、双法兰液位变送器

    双法兰液位变送器是一种差压式变送器,为避免被测介质直接与变送器的隔离膜片接触提供了一种可靠的测量方法。主要特点是需要将高温介质与变送器隔离、测量介质对变送器敏感原件有腐蚀作用、悬浮液体或高粘度介质、被测介质由于环境或流程温度变化而固化或结晶、更换被测介质需要严格净化测量头等。双法兰液位变送器主要应用于密封压力容器液位的测量。
    双法兰液位变送器

    3、投入式液位变送器

    投入式液位变送器有杆式与揽式,其原理是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。由于此变送器安装方便、简单,适应性强等特点,从水、油到粘度较大的糊状都可以进行高精度测量,不受被测介质起泡、沉积等影响,一般用于敞口容器或者设备的安装。
    投入式液位变送器

    4、RZ-UQZ浮球式液位变送器

    由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4~20mA的电流信号输出。并可在显示仪上设定上、下限报警,实现对液位的位式控制。
    浮球式液位变送器

    5、磁翻板液位变送器
    电远传磁翻板液位变送器是应需集中控制而开发的另一种侧装/顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。
    磁翻板液位变送器由基型主体、磁浮子、传感器、变送器和翻板指示器五部分组成,该产品可视为在基型磁性液位计翻板指示器旁并行安装一个电远传传感器,产品在本体内浮子磁钢驱动外俯翻板指示器现场指导的同时,浮子磁钢同步驱动传感器内部相应位置上的干簧管接通或断开,从而使传感器内内电回路中的总电阻(或电压)发生相应的变化。然后通过变送器将传感信号转变成4-20mmA.DC标准电流输出再由我厂配套生产的XMT系列数显液位控制仪显示液位和设定上、下限报警,实现液位的位式控制或调节。4-20mA.DC的标准电流输出信号也可与其它可以接受4-20mA.DC信号输入的显示仪或调节器相配套,实现对液位的远距离、位式控制、断续或连续的PID调节。

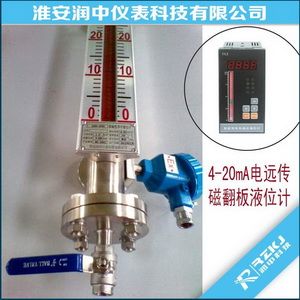

    电远传磁翻板液位计



    6.雷达液位变送器
    DCRD1000A系列雷达液位变送器,传感器是26G高频雷达式物位、液位测量仪表,输出4-20mA模拟信号,测量大距离可达70米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于:反应釜或固体料仓非常复杂的测量条件。

    雷达物位计采用了高达26GHz的发射频率,因而具有:
    •非接触雷达,无磨损,无污染
    •天线尺寸小,便于安装
    •波长更短,对在倾斜的固体表面有更好的反射
    •测量盲区更小,对于小罐测量也会取得良好的效果
    •波束角小,能量集中,增强了回波能力的同时,又有利于避开干扰物
    •几乎不受腐蚀、泡沫影响
    •几乎不受大气中水蒸气、温度和压力变化影响
    •严重粉尘环境不会影响电磁波工作
    •高信噪比,即使在波动的情况下也能获得更优的性能
    •高频率,是测量固体和低介电常数介质的佳选择
    雷达物位计,雷达液位计选型

    液位变送器产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 13915181149
