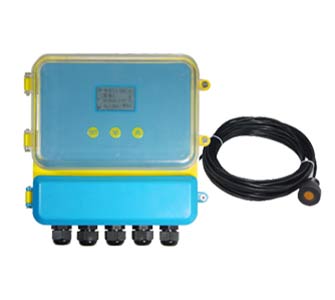

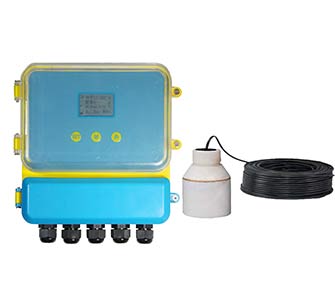

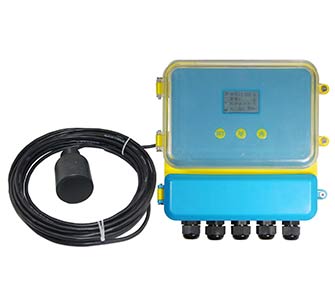

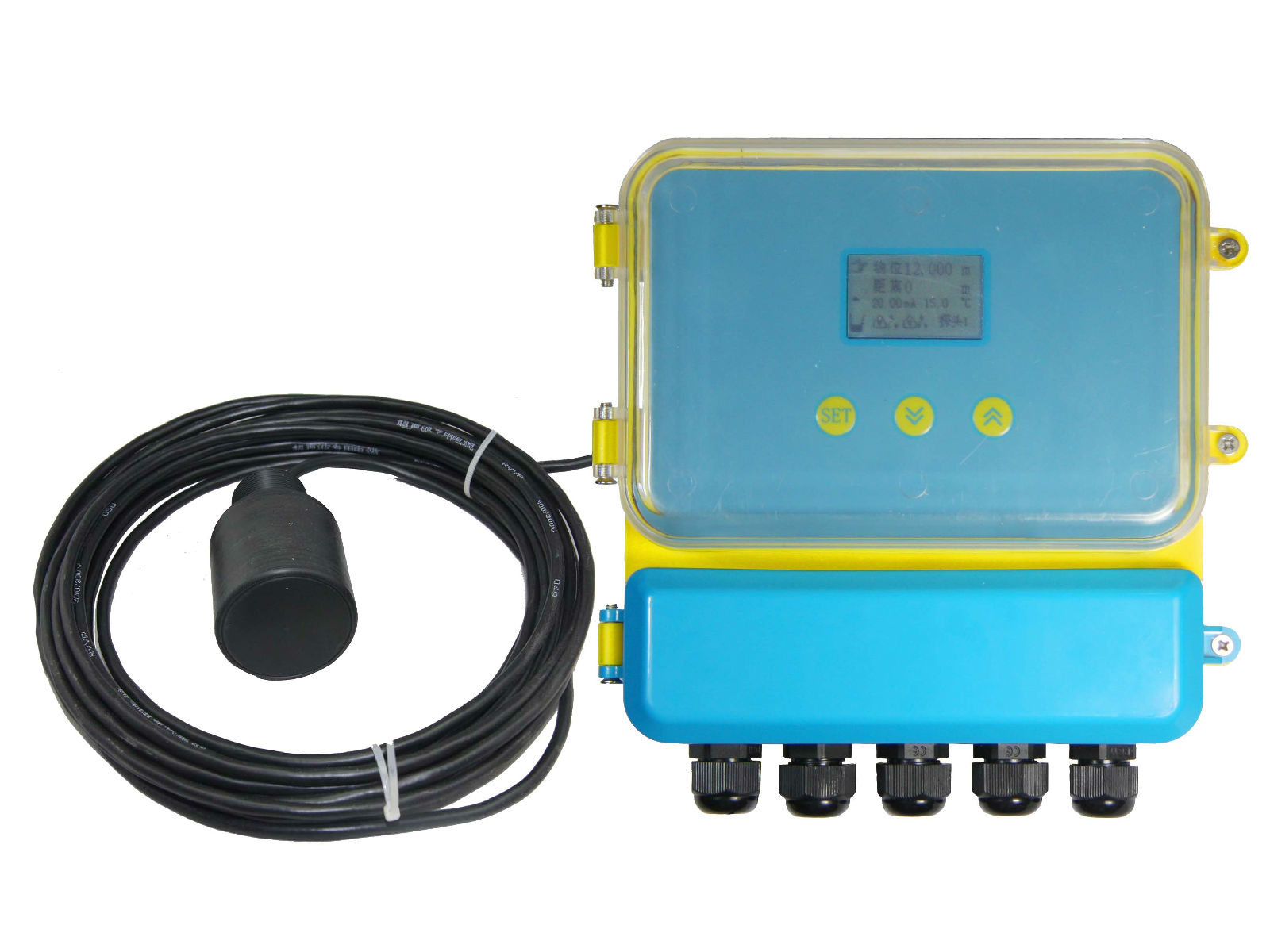

    常规探头污泥界面仪                                             防腐探头污泥界面仪

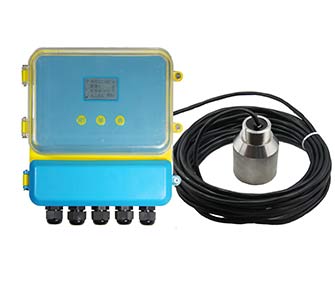

    小量程小盲区污泥界面仪                                     不锈钢探头污泥界面仪


    本公司生产的超声波淤泥界面仪、超声波泥位计,使用全中文的菜单,进行简易的设置,就能满足客户不同的需求。

        面板上有三个按键,通过这三个按键可对仪表进行调试。调试后液晶屏幕上显示测量值。

     图片1.png                图片2.png

    ◇进入菜单项              ◇移动光标

    ◇确认菜单项              ◇选择菜单项

    ◇确认参数修改            ◇参数修改



    (1)仪表通电显示后,长按设置键(SET)两秒进入一级菜单。

    具体菜单请看最后一页的“菜单查询图”。

    (2)选择测量模式:测量模式分水深测量和泥位测量。出厂默认为泥位测量。

    (3)将探头的高度值输入到“参考零点”。(探头高度为探头发射面池底的距离)

      ①水深测量模式下,参考零点设置没有意义,量程高点、量程低点的位置参见附图1.1。

    ②泥位测量模式下,参考零点、量程高点、量程低点的位置参见附图1.2。

    超声波污泥界面计

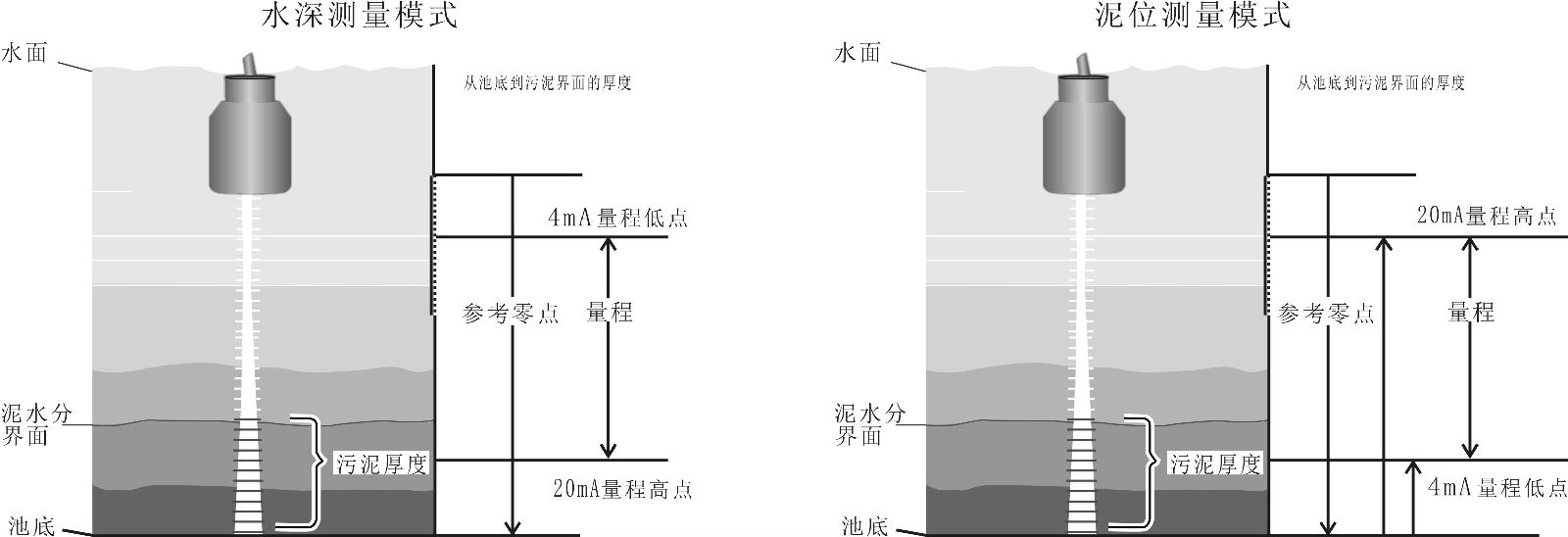

       附图1.1 水深测量示意图                    附图1.2 泥位测量示意图

    量程低点: 参考平面到该位置的距离值。当量程低点高于参考平面时数值为正,低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出4mA电流。

      量程高点: 参考平面到该位置的距离值。当量程高点高于参考平面时数值为正,低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出20mA电流。

    (4)带继电器工作的:进入报警设置选项,设置三个参数:

      ①报警模式:选择高位报警、低位报警或者关闭。

      ②报警值:高位报警:泥位高于报警值时报警

               低位报警:泥位低于报警值时报警

      ③回差值: 回差值是为了防止测量误差引起在报警点附近报警开关反复跳动。

    高位报警状态:泥位低于(报警值-回差值)时解除报警

    低位报警状态:泥位高于(报警值+回差值)时解除报警

    (5)探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。

    (6)建议:超声波淤泥界面仪、在与电动机、变频器、PLC等有干扰的设备连接时,中间最好加上隔离器,并且真正可靠接地。如果没有直接连接,也请保持足够的距离,减少以上设备的电磁干扰。

    三、主要技术指标

    功  能

    分 体 型

    量   程

    常规量程是5米、10米、15米、20米

    可以定做30米、40米、50米、60米、70米等特殊量程

    测量精度

    1%~3%

    分辨率

    5mm或0.5%(取大者)

    显    示

    中文液晶显示

    模拟输出

    4~20mA/750Ω负载

    继电器

    输  出

    单通道为2组  AC 250V/ 8A或DC 30V/ 5A  状态可编程

    供  电

    标配220V   AC+15%  50Hz

    可选24VDC   120mA

    定做12VDC或电池供电

    环境温度

    显示仪表-20~+60℃,

    探头-20~+80℃

    通   信

    可选485,232通信(厂家协议)

    防护等级

    显示仪表IP65,探头IP68

    探头电缆

    可达100米,标配10米

    探头安装

    根据量程和探头的选型



    产品功耗

    用24V电源供电,不带继电器功耗是100mA,带一个继电器是要120mA,2路继电器145mA,3路继电器要170mA,4路继电器要190mA.

    具体功率如下:

    无继电器是24×100mA=2.4W;

    1路继电器是24×120mA=2.9W;2路继电器是24×145mA=3.5W;

    3路继电器是24×170mA=4.1W;2路继电器是24×190mA=4.6W;

    四、安装指南

    4.1 安装注意事项

    4.1.1 在选择传感器安装位置时,需要遵循如下标准:

    (1)应保持传感器与泥面和池底面垂直。

    (2)探头正下方发射面内不能有障碍物,以避免超声波信号被障碍物阻挡和反射。

    (3)探头安装要远离有流速突变引起的气体泡沫和活性漂浮固体,以保证精确稳定的测量。

    (4)探头安装要远离进水口和出水口。

    (5)传感器探头应完全浸没在水中,并且距池壁至少50 cm,如果池壁是上下垂直,并且表面平整的。如果池壁不平整,需要离开100cm。如果池壁不是上下垂直的,那么需要根据现场实际情况调整。

    如果水池壁凹凸不平,或者有支架、管道等物体,需要加大距离池壁的距离,以避免以上物体对测量造成的干扰。

    4.2淤泥界面仪安装尺寸

    ⑴ 本系列分体型超声波淤泥界面仪显示仪表外形图:

    超声波污泥界面计

     超声波淤泥界面仪

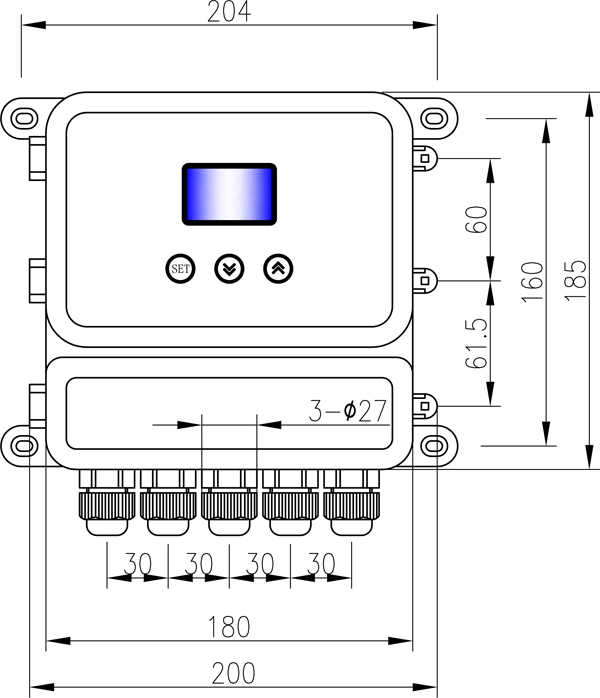

    (2) 本系列分体型超声波淤泥界面仪显示仪表尺寸图



    超声波污泥界面计

    超声波淤泥界面仪

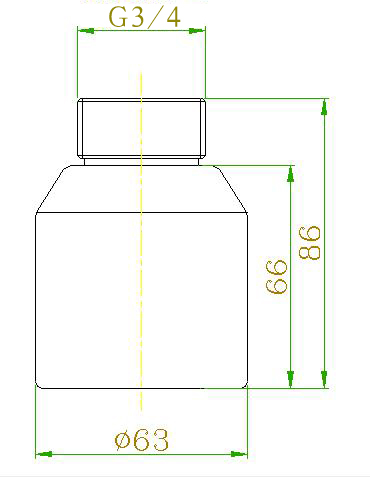

    (3) 本系列分体型超声波淤泥界面仪探头尺寸图

    超声波污泥界面计



    产品应用:

          主要用于 污水厂 、自来水厂 、矿山 、水利 、电厂、 化工厂 、钢铁厂、 智慧水务项目、地质灾害各种监测项目、市政项目、海绵城市项目、城市内河治理项目、水文、水利信息化建设项目 等行业, 科学合理的管理体系及健全的质控体系,实现产品可追溯性管理,助力于产品安全高效率运行,赢得了中国化工集团、哈工大学、宝钢集团、中建集团、中粮集团、恒安集团等具有行业代表性用户的信赖,积累了各领域丰富的仪表产品现场处置经验。
