    电磁流量计国内外产品的技术性能比较列表说明

    发表时间:2020-04-23   点击次数:503  技术支持:1560-1403-222
    智能型电磁流量计是一种高***度、高可靠性的流量计。用于测量封闭管道中导电液体和浆液的体积流量,**应用于电力、石油、化工、煤炭、冶金、矿产、造纸、供排水、食品、医药等行业。

    智能型电磁流量计特点:
    1、测量***度不受流体密度、粘度、温度、压力和电导率变化的影响。
    2、测量管内无阻碍流动部件、无压损、直管段要求较低。
    3、转换器采用液晶背光式显示、可使直射阳光下或暗室内的读数变得容易。
    4、通过红外线触摸按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全地进行设定。
    5、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量,可显示正、反向流量,并具有多种输出:电流、脉冲、数字通讯、HART。
    6转换器具有自认断报警 输出、空负载检测报警输出、流量上下限报警输出、批处理控制等功能。
    7、不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液的测量。
    8、高压电磁流量计传感器采用PFA加网衬里技术,耐高压、抗负压,专门应用于石化、矿产等行业。
    9、防爆型仪表可用于相应的防爆场所。  测量原理: 测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势。    测量流量时,流体流过垂直于流动方向的磁场。导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压信号。其感应电压信号通过两个与液体直接接触的电极检出,并通过电缆线传送至放大器,然后转换成统一电流输出信号。

    励磁方式:目前国内外的电磁流量计有多种不同励磁方式,如低频方波励磁方式、脉冲DC励磁方式,还有双频率激磁、频率可调整矩形波激磁、脉冲交流激磁等。

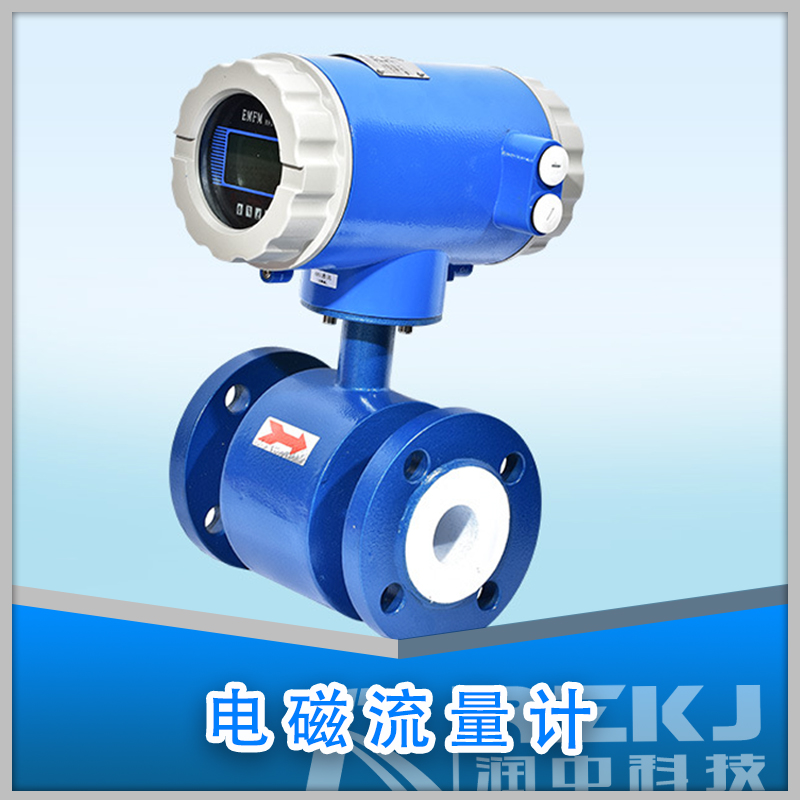

    电磁流量计

    国内外产品介绍:
    润中仪表生产的RZ-LD分体型/一体型电磁流量计是由传感器和转换器组成一体的流量计,用于测量管道内各种导电液体的体积流量。采用低频方波励磁方式,功耗小,零点稳定。采用CMOS数字电路及集成运算电路具有高可靠性。测量精度不受流体密度、粘度、压力河电导率变化的影响。公称通经:DN25-1600mm,***度:±0.2%,测量范围对应的流速范围:0-1m/s至0-10m/s,功耗:小于15VA。

    其他类型的智能电磁流量计可分为现象行显示型(一体式)和远传显示型(分体式)两大类。具有字母/数字型显示功能、按键或红外线遥控操作、零位自调功能、电导率自动迁移功能、自检故障报警功能、上下限流量报警功能、断电保护功能、可拆卸、刮刀和固定式电极结构、抗振性能强、备有RS-232C/RS-485通讯、控制信号、耐腐蚀性好、无可动部件、使用寿命长。其主要技术参数如下:***度为±0.3%,±0.5%;管道口径为10-300mm,流速范围0.3-11m/s。

    日本横河电机有限公司生产的ADMAG SE电磁流量计,它整体结构更加小巧,价格便宜,但其***度高,使用和维护方便,ADMAG SE 外壳分为两腔,它将电器部分与周围隔开,以便于接线。并且可带 BRAIN 或 HART通信。采用脉冲DC励磁方式,主要技术指标:通经范围从15mm到200mm,流速范围是0-10m/s,测量精度为±5%,功耗为10W。

    日本Toshiba公司研制生产的LF140/LF240电磁流量计由探测器和转换器组成,带有HART通信功能,采用LCD显示器显示流速和总流量等参数,主要技术指标如下:***度为±0.5%或±0.25%,流速测量范围为0-0.5m/s到0-10m/s,口径范围为25-100mm。

    Arkon公司研制生产的MAG900电磁流量计可进行正反方向流量测量,x显示流速和总流量,具有RS232通信功能,采用不锈钢电极,Rubber或PTFE衬里,其主要技术指标如下:***度为±0.5%,口径为DN10-DN1000,***大测量范围比为1000:1,流量测量范围为0.1-10m/s。

    主要技术指标:国内外**的电磁流量计都具有流速、流量等参数的显示功能,并具有与计算机等设备的通信功能。国内外产品主要性能指标比较结果如下:

    产品 ***度 口径范围 流速测量范围
    开封LDT-42型 ±0.2% 25-1600mm 0-1m/s至0-10m/s
    上海星空XKD99Z系列 ±0.3%,±0.5% 10-300mm 0.3-11m/s
    横河ADMAG SE ±0.5% 15-200mm 0-10m/s
    上海光华LDG型系列 ±0.5%,±1.0%,±1.5% 10-1200mm /
    Toshiba LF140/LF240 ±0.25%,±0.5% 25-100mm 0-0.5m/s到0-10m/s
    Arkon  MAG900 ±0.5% 10-1000mm 0.1-10m/s
    Mx UltraMag ±0.5% 5-122mm 0.61-10.36m/s

    技术发展:电磁流量计技术发展动向是提高测量稳定性、高精度化和低耗电化。采用低频矩形波激磁方式后,零点稳定性较之市电激磁大为提高;然而电化学噪声和浆液中颗粒撞击电极表面形成的尖峰噪声等产生的电极表面噪声,会影响指示稳定性,矛盾突出。人们从不同途径采取各种措施降低其影响,例如:用多孔陶瓷或导电橡胶涂覆电极表面,吸收撞击;电路上采用信号分段采样、噪声抑制电路、激磁频率自动切换等等。
