    超长量程高液位储罐测量时选择磁翻板液位计方法以及安装技巧

    发表时间:2016-10-18   点击次数:  技术支持:15601403222
    磁翻板液位计在测量各类储罐中有着广泛的应用,被誉为储罐液位测量的专家,究其原因在于它的结构简单,读数简单精确稳定,而且安装方便。在生产实践中我们经常会在现场遇到各式各样的储罐,如卧式罐,立式罐,地下罐,还会有超长超高的罐体等,针对于不同的罐体如何能够做到正确地选择磁翻板液位计呢,其在选型时有哪些注意事项及安装时又有哪些技巧呢?本文就这点与朋友作点交流以。

    生产中有10米高液位储罐选择的时候,如果单纯的直接选择做10米磁翻板液位计,虽然在生产加工阶段及技术方面没有任何影响,如果是就近的企业短程运输可以,不过基本上我们都是面对的国内范围的客户,有的甚至是国内的客户,因此过长的仪表在运输上就是个大问题,而且如果运输距离远的话,那么运输费用也会占成本的很大比例。而且分段后即不会有盲区也不会影响误差。但是这里所说的没有盲区,指的是把10米分成法兰中心距为5米的两段而且安装需要采用错位安装。如下图所示:

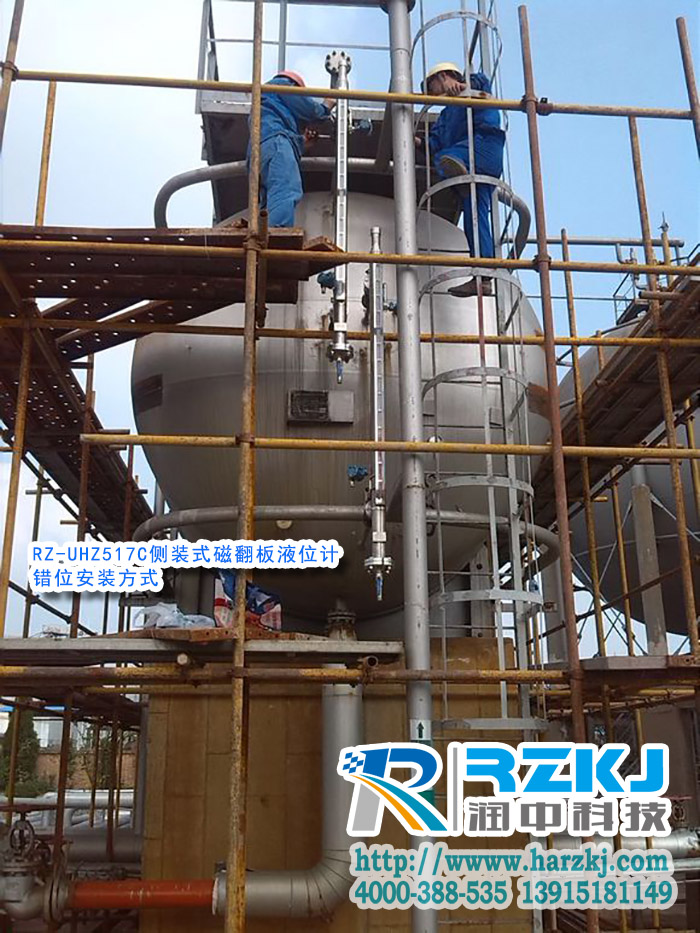

    超长磁翻板液位计安装

    如上图所示,如果量程为10米,分为两段错位安装,下面一台的刻度板显示为0-5米,上面一台液位计的翻板刻度显示为5米至10米,下面一台的5米与上面一台的5米刻度应该是在同一水平面的水平线上(就是上面一台的下端法兰中心与下面一台的上端法兰中心是要在同一个水平面上)

    不过放心的是,磁翻板液位计的独特之处就是可以分体安装(因为考虑到盲区,两支磁翻板液位计之间会有一个重叠部分,因此也称为错位安装)。就是说把10米分成两段或者三段,每段之间用法兰连接好。这样既可方便运输,费用也会大大降低。用户只需要在收到货物后,采用错位安装即可,虽然这个在读刻度方面对于某些人可能看的不太舒服,但是基本上不受视觉影响,而如果像以前的分段直接对接安装,虽然在一条直线上,但是却有很大盲区,除非现场对于这个盲区可以忽略不计。至于防腐与泄露方面我们也已经考虑到了。具体问题具体分析。

    还有10米以及10米以上毕竟有点长,如果是一段,好在中间部位或者每个分段的法兰周围用卡箍或者其他固定件固定。
