    润中仪表科技指导用户正确选用及安装智能电磁流量计

    发表时间:2015-01-01   点击次数:717  技术支持:1560-1403-222

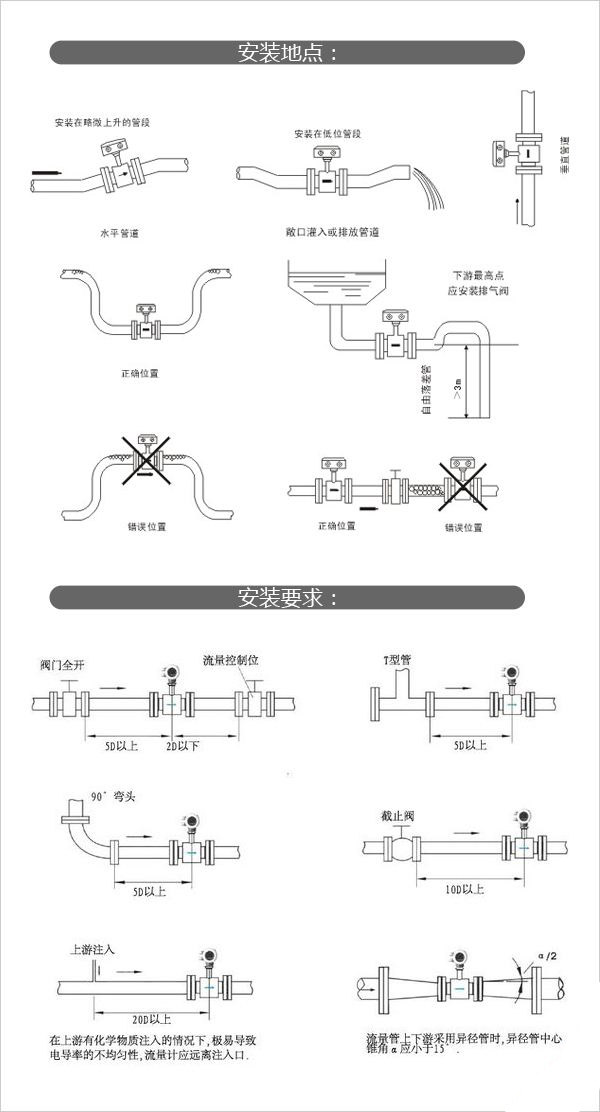

    电磁流量计安装示意图

    智能电磁流量计
    测量原理是基于法拉第电磁感应定律,智能电磁流量计由传感器和转换器组成。智能电磁流量计选用正确是保证能用好智能电磁流量计的前提条件。选用什么种类的智能电磁流量计应根据被测导电液体介质的物理性质和化学性质决定的。需要考虑的重要因素:智能电磁流量计通径(DN)、流量范围(大流量、小流量)、衬里材料、电极材料、输出信号。

    传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型智能电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分体式智能电磁流量计。智能电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。下面润中仪表科技有大家分析一下如何正确选用一体式和分体式:

    一体式:一体式比较分体式不仅安装方式简便,也更节约成本。一般情况下,对于现场环境较好的条件,都是选择一体式,就是传感器和转换器组成一体。

    分体式:流量计由传感器和转换器两部分组成,两者通过连接电缆进行电源及信号的传输,选用分体式安装方式的情况一般有以下特征:

    1. 管道震动较大的场合。
    2. 环境温度或流量计转换器表面受辐射温度大于60℃。
    3. 现场湿度较大或有腐蚀性气体的场合。
    4. 会对传感器的铝壳严重腐蚀的场合。
    5.流量计装在高空或者井下调试不方便的场合。

    润中科技提醒大家要注意的是:分体式智能电磁流量计订货时应注明传感器和转换器的电缆连接距离,好不超过20m,转换器为壁挂式安装。

    智能电磁流量计具体的安装要求包括以下几点

    *先就是安装地点的选择
    为了使变送路工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
    ⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号
    ⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
    ⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
    ⑷选择便于维修,活动方便的地方。
    ⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

    其次在在安装智能电磁流量计时要注意如下安装要求:
    为了你正确的测量,在选择管道上位置时应注意以下几点要求:
    ⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
    ⑵介质在安装位置应该满管流动,避免比满管及气体附着在电极上。
    ⑶对于液固两相流体,好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。
    ⑷流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道高点和出水口安装流量计。
    ⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5DN,后直管道≥2DN(DN为管径)。
    ⑹前后直管段为流量计前≥5DN,后端≥2DN。
    润中仪表科技是一家**研发和制造智能电磁流量计的企业,在多年的生产和安装过程中掌握了大量关于仪表产品安装与维护的经验,如果您在购买和使用过程中产生任何疑问,都可以致电4000-388-535与我们取得联系,我们的技术人员将给予您**的技术指导。
    本文由润中仪表科技整理发布。
