    如何正确进行差压变送器零点迁移及校验工作

    发表时间:2015-05-27   点击次数:  技术支持:15601403222

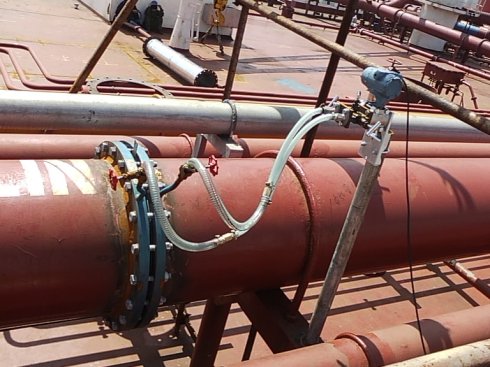

     差压变送器

    我们经常在使用差压变送器的场合遇到“零点迁移”这样一个**术语,何为零点迁移,为什么需要进行零点迁移,如何正确实现零点迁移。本文就关于差的差压变送器如何解决零点迁移的问题,及如何进行相关的仪表校验向各位作一个简单的叙述。更多的相关知识可以登陆本公司的网站www.harzkj.comj时进行查阅了解。

    校验和如何零点迁移:当输入处于范围下限值时,由于某些影响量引起的输出值的变化。当下限值不为零值时,亦称为始点迁移(偏移)。迁移分为无迁移、负迁移和正迁移。以仪表的输入信号(被测量)相对于量程作为横坐标,以输出信号相对于信号范围作为纵坐标,则可以画出仪表的输入/输出特性曲线,设其为直线关系。特性曲线平移而曲线斜率不变称为零点迁移。应用差压变送器测量液面时,如果差压变送器的正、负压室与容器的取压点处在同一水平面上,就不需要迁移。

    不过在实际应用中,出于对设备安装位置和便于维护等方面的考虑,测量仪表不一定都能与取压点在同一水平面上;又如被测介质是强腐蚀性或重粘度的液体,不能直接把介质引入测压仪表,必须安装隔离液罐,用隔离液来传递压力信号,以防被测仪表被腐蚀。这时就要考虑介质和隔离液的液柱对测压仪表读数的影响。

     差压变送器如何校验:准备工作;常规差压变送器的校准;智能差压变送器的校准。

    一.准备工作:我们知道差压变送器在应用中是与导压管相连接的,通常的做法,需要把导压管和差压变送器的接头拆开,再接入压力源进行校准。对差压变送器进行校准时,先把三阀组的正、负阀门关闭,打开平衡阀门,然后旋松排气、排液阀或旋塞放空,然后用自制的接头来代替接正压室的排气、排液阀或旋塞;而负压室则保持旋松状态,使其通大气。压力源通过胶皮管与自制接头相连接,关闭平衡阀门,并检查气路密封情况,然后把电流表(电压表)、手操器接入变送器输出电路中,通电预热后开始校准。

    二.常规差压变送器的校准:先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20mA, 零点和满量程调校正常后,再检查中间各刻度,看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。

    三.智能差压变送器校准:用上述的常规方法对智能变送器进行校准是不行的,因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间,除机械、电路外,还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别
    1.先做一次4-20mA微调,用以校正变送器内部的D/A转换器,由于其不涉及传感部件,无需外部压力信号源。
    2.再做一次全程微调,使4-20mA、数字读数与实际施加的压力信号相吻合,因此需要压力信号源。
    3.后做重定量程,通过调整使模拟输出4-20mA与外加的压力信号源相吻合,其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同。

    以上说了这么多,其实用户要只要记住这样一个关键点,那就是:任何情况下不要使差压变送器的膜盒单向受压即可。因为是差压变送器所以膜盒实际测量的是微小的差压值,而单向受压,其压力会大大超出膜盒的承受力,造成膜盒损坏。 其顺序不重要,只要记住膜盒不受到压力的冲击即可。由使用到调零:关闭任一阀,开平衡阀,关另一阀。投运:开任一阀,关平衡阀,开另一阀。 当然加装隔离液测液位的除外,有冷凝水的除外,如锅炉的双室平衡器。如此便能够做到正确地达到差压变送器的校验与调试工作。
    本文由润中仪表科技有限公司整理发布。
