    RZ-1158C外夹式超声波流量计在管道上不同安装点的选择

    发表时间:2015-07-09   点击次数:  技术支持:15601403222

    一、RZ-1158C外夹式超声波流量计概述

          润中外夹式超声波流量计BR-1158C是淮安润中科技有限公司近年来向市场推出的一款品质优良的时差式超声波流量计产品,这是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。该产品具有非常简单的安装方式,无需破管、无需停水,就可以让客户轻轻松松实现灵活的管道流量测量。该产品还可以配备永久安装夹具,无需日常维护,长期提供可信、无飘移的测量。它采用了的数字相关技术和智能自适应声波技术,使它的测量稳定性更加突出。因为该产品应用了的声聚焦技术,能够使产品在连续测量时的信号接收与品质上得到显著增强。投放市场以来,销量汪断攀升,得到了广大用户的交口称赞。

    二、技术参数及选型
    选型格式:BR1158C-A口-B口-C口-D口-E口

    型号

    描述

    BR1158C

    名称:经济型超声波流量计
    安装方式:挂墙式
    流速范围:0-5m/s
    准确度:测量值的±1%
    重复性:0.2%
    键盘:16(4*4)轻触按键
    显示屏:20*2点阵字符背光液晶显示
    电源:10-36VDC/10-24VAC@1Amax
    外壳材质:PC/ABS塑料
    防护等级:IP65
    环境温度:-10℃- +50℃
    输出:频率输出@0-5kHz,OCT方式:4-20mA输出
    通讯:RS-485通讯接口,支持Modbus协议

    A

    I/0选项

    1

    OCT频率输出,4-20mA,RS-485通讯接口

    E

    GPRS功能

    B

    变送器机箱

    1

    外壳:IP65,PC/ABS塑料

    2

    防爆机箱,Exd II B T4

    3

    防爆机箱,Exd II C T4

    4

    防爆机箱,Exd II B T6

    5

    防爆机箱,Exd II C T6

    C

    传感器

    CP

    常温外夹式传感器
    安装方式:外夹式
    可测管径范围:25mm~1200mm
    传感器电缆长度:9m
    材质:ABS+PC
    工作温度:0℃- +50℃
    探头材料符合RoHS环保要求

    CH

    高温外夹式传感器
    安装方式:外夹式
    可测管径范围:25mm-1200mm
    传感器电缆长度:9m
    材质:不锈钢/PEI
    工作温度:-40℃- +150℃

    MC

    永久外夹式传感器
    安装方式:永久外夹式
    可测管径范围:65mm-1200mm
    传感器电缆长度:9m
    探头外壳:锌合金、PEI,底座:碳钢
    测量介质温度:0℃- +50℃

    D

    电缆长度

    009

    标准电缆长度:9m

    XXX

    传感器电缆长度:每5米为一个加长单位,长可加长到305米

    E

    电源转换器

    1

    不需要

    2

    需要(输入220V,输出12V,负载电流1A)

    配置举例:BR1158C-1-1-CP-N-009-1常温塑料外夹式传感器,标准I/O,ABS/PC机箱,无传感器防爆等级,9米电缆,无电源转换器

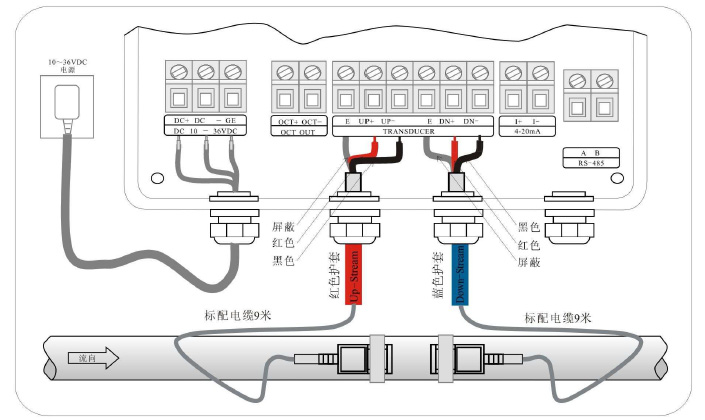

    三、接线

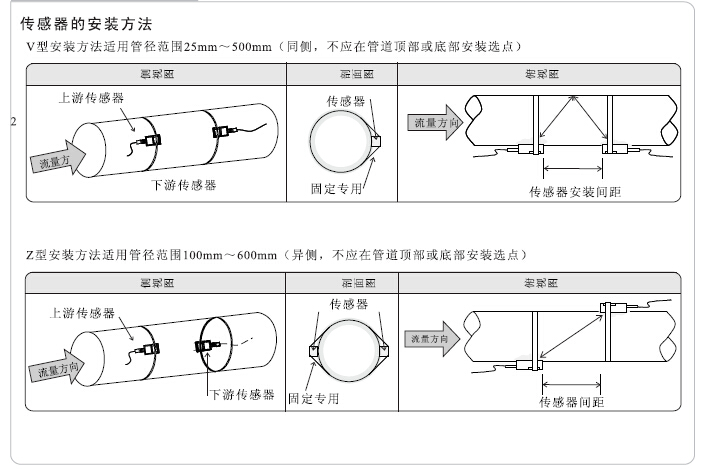

    四、安装方法

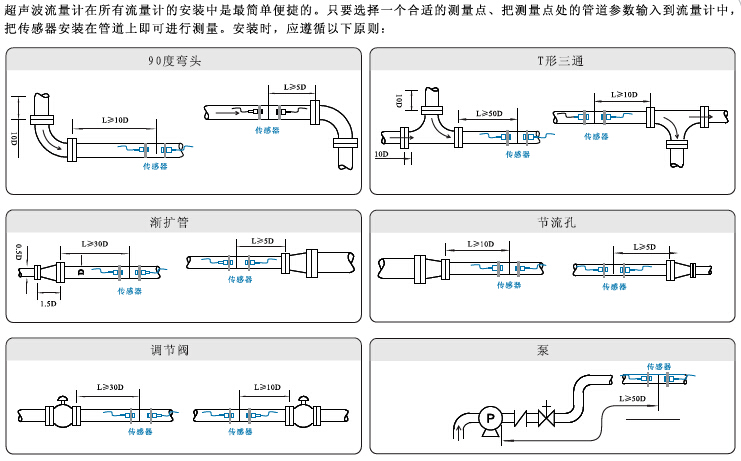

    五、安装点选择
    RZ-1158C超声波流量计在所有流量计的安装中是简单方便的,我们中需要选择一个恰当的测量点,通过将测量点的管道参数输入流量计测量系统中,便可以方便地实现传感器在管道上的流量测量。

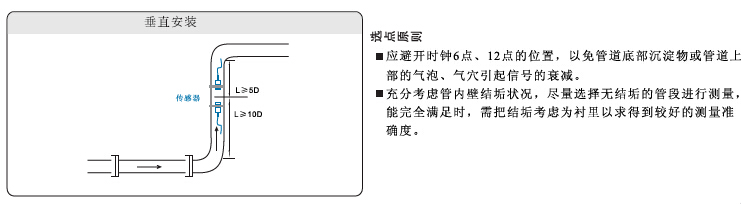

    在仪表的现场安装中,我们需要遵循以下的几个原则,具体要求见图示:

    本文由润中仪表科技有限公司整理发布。
