    双色液位计

    双色液位计

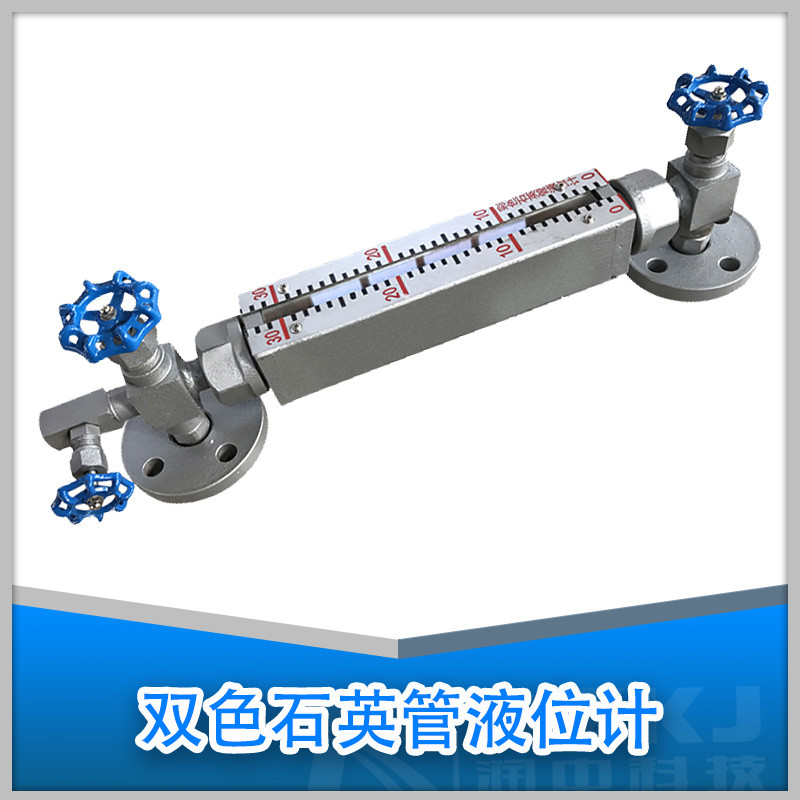

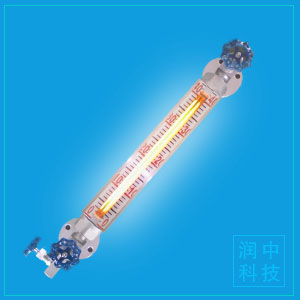

    产品概述

        RZ-UGS(UNS)系列双色石英管液位计(以下简称双色液位计) 是彩用国内外新技术研制而成,是我公司采用高纯度石英管(99.99%SiO2)制造的产品。仪表显示清晰,密封性能好,耐高温、高压、防粘稠,寿命长,冲洗、维护方便。它是利用自然光在液体中折、 反射原理,借助于红、绿片,在测量时,使液相显示绿色,气相 显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远 距离操作和夜巡视更为有利。因此被**用于石油、化工、电力、 冶金等行业的各种透明液体容器和锅炉上,如水、汽油、液化气、 液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同 时对于两种不同介质密度的界面测量,可选用三色界面石英管液 位计。三色界面石英管液位计是利用浮力与比重差的原理而设计 的,石英管中的小浮子悬浮于两种介质的分界部分,由于浮子呈 黑色,上下部分液体颜色有异,所以显示醒目。从而解决了一直困 扰在石油化工生产过程中两种混合介质界面分辨不清的难题。它是 目前国内外理想的直读式液位计


    结构原理

    RZ-UGS系列石英玻璃双色液位计通过自然光在液体中折射的光学原理,借助滤色红绿玻璃片,测量时,使液相显示绿色,气相显示红色,由于液、气相显示反差很大,所以指示鲜明清晰。
    三色界位计利用两种液相介质的比重差,使特殊镀层的玻璃浮子浮在界位上。该镀层玻璃浮子十分醒目,同时,气红液绿显示液位。
    三色光学界位计利用两种液体界面和液体与气相的折射光学原理使液位、界位清晰的显示。

    产品型号

    RZ-UGS

    石英玻璃管双色液位计

    注册型号



    A

    标准型:无盲区,阀门带安全装置,带排污阀

    基本形式

    B

    普通型:有盲区,温度-50~450℃

    C

    防腐型:不锈钢内衬PP材质,温度≤80℃

    D

    防腐型:不锈钢内衬PTFE材质,温度≤200℃

    G

    大口径玻璃液位仪



    1

    碳钢

    法兰、阀门材质

    2

    不锈钢304S

    3

    不锈钢316L



    25

    Class 150LB ANSI          PN2.5Mpa

    压力等级

    40

    Class 300LB ANSI          PN4.0Mpa

    64

    Class 400LB ANSI          PN6.4Mpa

    100

    Class 600LB ANSI          PN10.0Mpa



    20

    DN20

    法兰通径

    25

    DN25

    40

    DN40



    RF

    凸法兰

    法兰密封面

    FF

    平法兰



    J1

    伴热夹套

    伴热选项

    J4

    电伴热



    300

    300mm

    中心距

    500

    500mm

    800

    800mm

    1100

    1100mm

    1400

    1400mm

    1700

    1700mm

    2000

    2000mm

    2500

    2500mm

    -

    特殊规格填写

    ↓

    ↓

    ↓

    ↓

    ↓

    ↓

    ↓

    ↓





    RZ-UGS

    A

    3

    25

    20

    FF

    J4

    800



    选型举例

    RZ-UGS石英玻璃管双色液位计;标准型:无盲区,阀门带安全装置,带排污阀;不锈钢316L;压力等级为Class 150LB ANSI PN2.5Mpa;法兰通径为DN20;平法兰;电伴热;中心距为800mm
