    一、经济型外夹式超声波流量计概述
    RZ-1158C是生产的一款应用**、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式,无需破管、无需停水,使客户轻松实现灵活的管道流量测量。产品还可以配备**安装夹具,无需日常维护,长期提供可信、无飘移的测量。它采用了的数字相关技术和智能自适应声波技术,使它的测量稳定性更加突出。同时,它使用的声聚焦技术,使产品在连续测量时的信号接收与品质上得到显著增强。

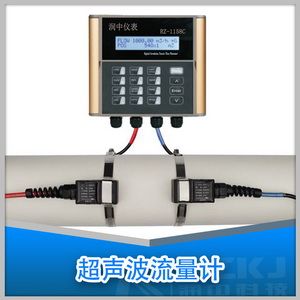

    外夹式超声波流量计

    二、技术参数及选型
    选型格式:RZ1158C-A口-B口-C口-D口-E口

    型号

    描述

    RZ1158C

    产品名称:经济型外夹式超声波流量计
    安装方式:挂墙式
    流速范围:0-5m/s
    准 确 度:测量值的±1%
    重 复 性:0.2%
    键    盘:16(4*4)轻触按键
    显 示 屏:20*2点阵字符背光液晶显示
    电    源:10-36VDC/10-24VAC@1Amax
    外壳材质:PC/ABS塑料
    防护等级:IP65
    环境温度:-10℃- +80℃
    输    出:频率输出@0-5kHz,OCT方式:4-20mA输出
    通    讯:RS-485通讯接口,支持Modbus协议

    A

    I/0选项

    1

    OCT频率输出,4-20mA,RS-485通讯接口

    E

    GPRS功能

    B

    变送器机箱

    1

    外    壳:IP65,PC/ABS塑料

    2

    防爆机箱,Exd II B T4

    3

    防爆机箱,Exd II C T4

    4

    防爆机箱,Exd II B T6

    5

    防爆机箱,Exd II C T6

    C

    传感器

    CP

    常温外夹式传感器
    安装方式:外夹式
    可测管径范围:25mm~1200mm
    传感器电缆长度:9m
    材质:ABS+PC
    工作温度:0℃- +80℃
    探头材料符合RoHS环保要求

    CH

    高温外夹式传感器
    安装方式:外夹式
    可测管径范围:25mm-1200mm
    传感器电缆长度:9m
    材质:不锈钢/PEI
    工作温度:-40℃- +150℃

    MC

    **外夹式传感器
    安装方式:**外夹式
    可测管径范围:65mm-1200mm
    传感器电缆长度:9m
    探头外壳:锌合金、PEI,底座:碳钢
    测量介质温度:0℃- +80℃

    D

    电缆长度

    009

    标准电缆长度:9m

    XXX

    传感器电缆长度:每5米为一个加长单位,长可加长到305米

    E

    电源转换器

    1

    不需要

    2

    需要(输入220V,输出12V,负载电流1A)

    配置举例:RZ1158C-1-1-CP-N-009-1常温塑料外夹式传感器,标准I/O,ABS/PC机箱,无传感器防爆等级,9米电缆,无电源转换器














































































    三、经济型外夹式超声波流量接线

    超声波流量计接线图
