    管道流体介质性质对于超声波流量计的影响及仪表相关防护等级说明

    发表时间:2015-04-02   点击次数:  技术支持:15601403222

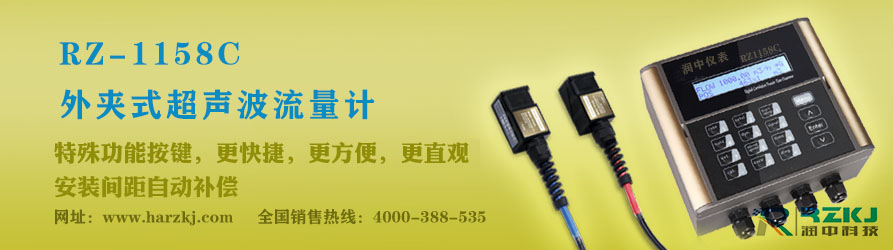

    RZ1158C外夹式超声波流量计

    在安装与使用RZ-1158C外夹式超声波流量计和RZ-1158W插入式超声波流量计的过程中,经常会有客户询问关于所测管道中的介质性质是否会对于测量数量产生影响,事实上在我们提供的仪表样品测量的说明书中,所有的均按照理想的测量状态得到的结果,实际工业生产中我们会遇到各种各样的工状条件,许多时候都是达不到理想的测量标准的,但我们可以通过一些技术手段大程度地规避仪表测量中的不利因素,以使仪表测量的数据结果能够满足我们生产上的需要。

    RZ-1158C外夹式超声波流量计和RZ-1158W插入式超声波流量计均采用了的模块化一体式设计,独立菜单操作,液晶背光显示。产品变送器防护等级达到IP65,传感器防护等级达到IP68,适应于潮湿、浸泡等恶劣环境下的使用。对于IP5和IP8的防护等级到底是一个什么样的概念,相关的防护是否能够达到用户生产中的需要,在我们帮助用户的安装调试过程中,也经常会有用户咨询此类问题,今天通过润中仪表科技有限公司的工程技术人员将此类标准制表加以说明,朋友们可以通过此表对于IP类的防护有一个清楚的了解。

    问:流体中颗粒大小、颗粒含量、气泡含量及电磁等因素对超声波流量计测量的影响如何?

    答:

    介质类型

    插入式

    外夹式

    气泡影响

    3%(V/V体积比)

    1%(V/V)

    微粒影响

    0.4%(m/m质量比)时,

    0.2%(m/m)

    电磁干扰

    有影响

    有影响

    问:怎样理解超声波流量计的防护等级?

    答:IP防护等级说明(按照EN60529/IEC529)
    防护等级IP68, IP为标记字母,数字6为*先标记数字,8为二标记数字 *先标记数字表示接触保护和外来物保护等级,二标记数字表示防水保护等级;

    接触保护和外来物保护等级(*先个数字)

    防水保护等级二个数字)

    *先个数字

    防护范围

    *先个数字

    防护范围

    名称

    说明

    名称

    说明

    0

    无防护



    0

    无防护



    1

    防护50mm直径和更大的固体外来体

    探测器,球体直径为50mm,不应完全进入

    1

    水滴防护

    垂直落下的水滴不应引起损害

    2

    防护12.5mm直径和更大的固体外来体

    探测器,球体直径为12.5mm,不应完全进入

    2

    柜体倾斜15度时,防护水滴

    柜体向任何一侧倾斜15度角时,垂直落下的水滴不应引起损害

    3

    防护2.5mm直径和更大的固体外来体

    探测器,球体直径为2.5mm,不应完全进入

    3

    防护溅出的水

    60度角从垂直线两侧溅出的水不应引起损害

    4

    防护1.0mm直径和更大的固体外来体

    探测器,球体直径为1.0mm,不应完全进入

    4

    防护喷水

    从每个方向对准柜体的喷水都不应引起损害

    5

    防护灰尘

    不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害

    5

    防护射水

    从每个方向对准柜体的射水都不应引起损害

    6

    灰尘封闭

    柜体内在20毫巴的低压时不应进入灰尘

    6

    防护强射水

    从每个方向对准柜体的强射水都不应引起损害

    注:探测器的直径不应穿过柜体的孔

    7

    防护短时浸水

    柜体在标准压力下短时浸入水中时,不应有能引起损害的水量浸入

    8

    防护长期浸水

    可以在特定的条件下浸入水中,不应有能引起损害的水量浸


    本文由润中仪表科技有限公司整理发布。
